Panduan Memilih Baterai untuk Peralatan Medis Portabel

Baterai pada peralatan medis portabel bukan sekadar sumber energi. Baterai harus menjaga fungsi perangkat ketika pasien dipindahkan, listrik utama terputus, komunikasi nirkabel aktif, pompa atau motor mulai bekerja, dan kapasitas baterai telah menurun karena usia. Karena itu, pemilihan baterai untuk peralatan medis portabel harus dimulai dari fungsi klinis dan profil daya perangkat, bukan hanya dari angka mAh.

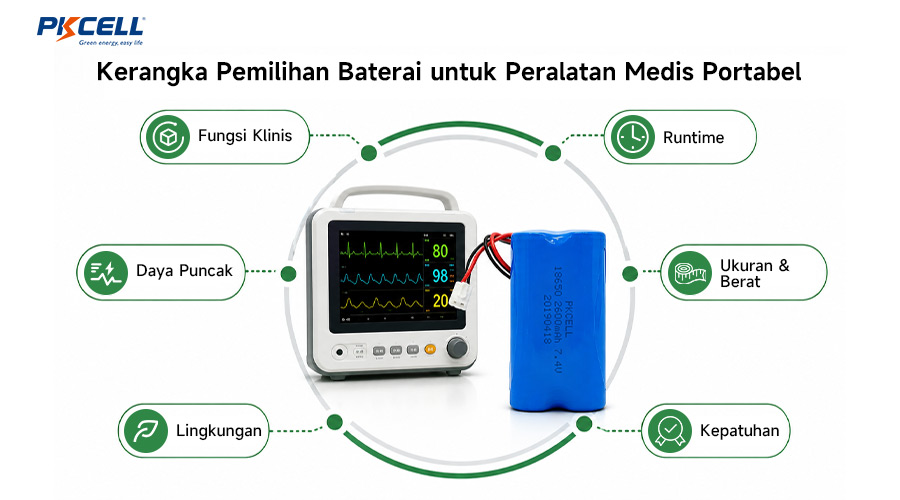

Mulai dari Fungsi Esensial Perangkat

Pertanyaan pertama bukan “berapa kapasitas baterainya?”, melainkan “apa yang harus tetap dilakukan perangkat ketika hanya menggunakan baterai?” Sebuah monitor dapat membutuhkan tampilan, alarm, sensor, penyimpanan data, dan radio secara bersamaan. Pompa dapat memiliki arus awal motor yang jauh lebih tinggi daripada arus rata-ratanya. Alat diagnostik mungkin memakai pemanas, sumber cahaya, printer, atau pemrosesan intensif hanya pada tahap tertentu.

IEC 60601-1 membahas keselamatan dasar dan kinerja esensial peralatan listrik medis. Standar khusus atau kolateral dapat menambah atau mengubah persyaratan untuk jenis perangkat tertentu. Tim perangkat harus menentukan standar, klasifikasi pasar, dan fungsi esensial yang benar; pemasok baterai tidak dapat menetapkannya hanya dari spesifikasi sel.

• Fungsi yang harus dipertahankan saat listrik utama hilang
• Waktu minimum untuk operasi, alarm, penyimpanan data, atau pemindahan pasien
• Respons aman ketika state of charge mencapai batas rendah
• Kebutuhan baterai utama, baterai cadangan, atau baterai yang dapat ditukar
• Dampak penurunan tegangan atau koneksi baterai yang terputus sesaat
• Risiko akibat indikator kapasitas yang tidak akurat

PKCELL menyediakan solusi baterai untuk perangkat medis seperti monitor portabel, perangkat diagnostik, sensor wearable, termometer, dan elektronik perawatan rumah. Rekomendasi akhir tetap harus mengikuti analisis risiko dan verifikasi produsen perangkat.

Ukur Profil Daya, Bukan Hanya Arus Rata-Rata

Catat arus perangkat pada setiap mode: mati, tidur, siaga, pengukuran, komunikasi, alarm, pemanasan, motor mulai bekerja, pencetakan, pengisian, dan operasi sambil mengisi daya. Gunakan data pengukuran dengan resolusi waktu yang cukup agar pulsa singkat tidak hilang dalam nilai rata-rata.

Untuk beban berdaya hampir konstan, arus dapat meningkat ketika tegangan baterai turun. Periksa kondisi state of charge rendah, suhu dingin, resistansi internal yang meningkat karena usia, dan sel yang paling lemah. Kombinasi ini sering menjadi kondisi paling berat untuk restart, alarm tegangan rendah, atau shutdown mendadak.

Bedakan kapasitas, energi, dan kemampuan daya

mAh menyatakan muatan, sedangkan Wh lebih berguna untuk membandingkan energi pada tegangan berbeda. Namun, dua baterai dengan energi yang sama belum tentu mampu menyuplai arus puncak yang sama. Kemampuan daya dipengaruhi kimia, desain sel, resistansi internal, jumlah sel paralel, suhu, BMS, kabel, dan konektor.

Tentukan Runtime dengan Margin yang Dapat Diuji

Jangan menghitung runtime dari kapasitas tipikal sel baru pada suhu ruang saja. Gunakan kapasitas minimum yang memenuhi syarat dan masukkan rugi konversi, konsumsi BMS, cutoff tegangan, variasi produksi, suhu, beban, penuaan kalender, penuaan siklus, serta cadangan untuk alarm dan shutdown yang aman.

Definisikan runtime pada awal masa pakai dan akhir masa pakai. Contohnya, persyaratan yang baik menyebutkan mode operasi, suhu, kecerahan layar, aktivitas radio, pola alarm, aksesori yang terpasang, dan batas shutdown. “Beroperasi selama delapan jam” tanpa kondisi uji tidak cukup untuk desain maupun penerimaan produksi.

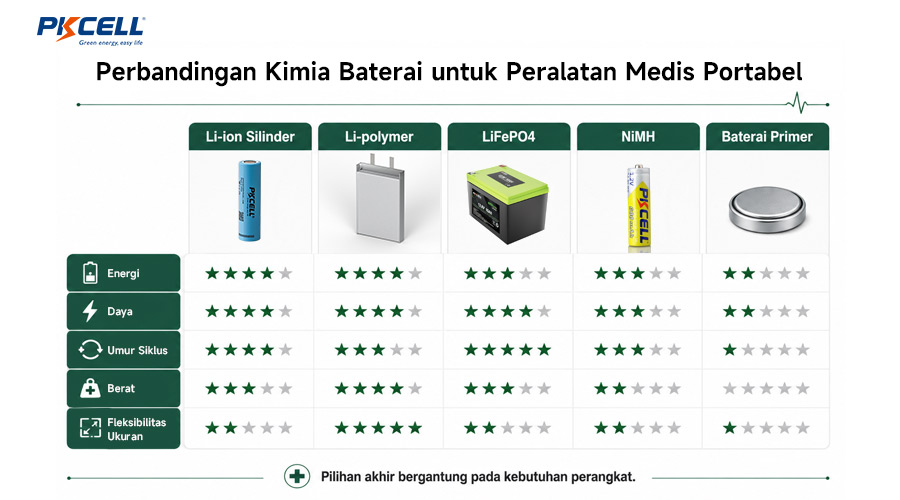

Bandingkan Kimia Baterai yang Sesuai

Tidak ada satu kimia yang terbaik untuk semua perangkat medis portabel. Pilihan harus menyeimbangkan ukuran, berat, tegangan, daya, pengisian, masa simpan, jumlah siklus, suhu, biaya, ketersediaan, dan strategi risiko.

Lihat pilihan sel isi ulang dan paket baterai PKCELL untuk membandingkan format Li-ion, Li-polymer, LiFePO4, NiMH, dan paket khusus. Pemilihan model tetap memerlukan spesifikasi perangkat dan pengujian.

Rancang Sistem Proteksi, Bukan Sekadar Menambah BMS

PCM atau BMS dapat memantau tegangan, arus, suhu, dan kondisi kesalahan, tetapi tidak menggantikan desain perangkat yang aman. Ambang proteksi harus dikoordinasikan dengan sel, charger, beban, kabel, konektor, sekering, MOSFET, firmware, serta respons perangkat ketika baterai mendekati batas.

• Proteksi overcharge dan over-discharge
• Proteksi overcurrent dan short circuit dengan waktu respons yang sesuai
• Pemantauan suhu pengisian dan pengosongan melalui NTC yang ditempatkan dengan benar
• Cell balancing untuk konfigurasi seri bila diperlukan
• Pengukuran state of charge dan state of health bila dibutuhkan perangkat
• Komunikasi, autentikasi, identifikasi paket, dan pencatatan kesalahan bila relevan
• Proteksi independen atau sekunder sesuai analisis risiko

Pelajari kemampuan BMS dan rekayasa paket baterai ketika menentukan fungsi proteksi, komunikasi, konektor, NTC, dan konfigurasi paket.

Periksa Sistem Pengisian dan Penggunaan Sambil Mengisi

Charger harus cocok dengan kimia, jumlah sel seri, tegangan regulasi, arus, suhu, dan metode terminasi pengisian. Jika perangkat dapat digunakan sambil mengisi daya, ukur arus baterai yang sebenarnya dalam semua mode. Power-path yang kurang tepat dapat membuat charger berhenti terlalu cepat, baterai terus berada pada tegangan tinggi, atau indikator kapasitas menjadi tidak akurat.

Evaluasi adapter yang salah, konektor tidak sempurna, tegangan input minimum dan maksimum, gangguan listrik, pengisian pada suhu ekstrem, dan restart setelah baterai sangat rendah. Untuk baterai yang dapat dilepas, tentukan apakah pertukaran baterai harus dilakukan tanpa mematikan fungsi esensial dan apakah diperlukan kapasitor penyangga atau baterai internal kedua.

Rancang Strategi Alarm dan Daya Cadangan

Indikator persentase tidak cukup jika pengguna tidak tahu berapa waktu operasi yang tersisa pada beban klinis. Alarm baterai rendah harus memberi waktu yang cukup untuk menyelesaikan prosedur, menghubungkan daya eksternal, mengganti baterai, menyimpan data, atau memindahkan pasien dengan aman.

• Tentukan ambang peringatan berdasarkan energi tersisa, bukan tegangan tanpa beban saja.
• Uji alarm pada baterai tua, suhu rendah, dan beban puncak.
• Cegah alarm terlambat akibat voltage rebound setelah beban berhenti.
• Definisikan perilaku perangkat ketika komunikasi baterai gagal.
• Jelaskan prosedur penggantian dan pengisian dalam dokumentasi pengguna.

Integrasikan Baterai dengan Enklosur dan Konektor

Verifikasi dimensi sel dan paket beserta toleransinya. Sediakan penahan untuk kejutan dan getaran tanpa menekan pouch cell atau menutup jalur pelepas tekanan. Pertimbangkan ekspansi, insulasi, jarak dari sumber panas, ventilasi, cairan pembersih, kelembapan, kondensasi, dan akses servis.

Konektor harus memiliki rating arus dan tegangan yang memadai, polaritas yang tidak dapat terbalik, penguncian yang sesuai, strain relief, serta masa pakai pemasangan yang cukup. Untuk desain OEM, PKCELL dapat menyesuaikan ukuran, kabel, konektor, pinout, NTC, label, casing, dan proteksi melalui layanan baterai khusus.

Susun Rencana Verifikasi dari Awal

Uji sel saja tidak membuktikan kinerja paket di dalam perangkat. Sampel prototipe harus mewakili kabel, konektor, BMS, firmware, enclosure, charger, dan beban akhir. Gunakan unit batas toleransi dan kondisi terburuk yang masuk akal.

Dari Prototipe ke Produksi yang Terkendali

Setelah desain lulus verifikasi, kinerja harus dipertahankan selama produksi. Tetapkan produsen dan model sel yang disetujui, kriteria matching, versi BMS, firmware, komponen proteksi, terminal, kabel, metode las, parameter crimp, bahan insulasi, label, dan batas pengujian akhir.

Dokumentasi proyek sebaiknya mencakup drawing paket, bill of materials, spesifikasi, laporan validasi, catatan perubahan, traceability lot, hasil kapasitas, pemeriksaan proteksi, dan kriteria penerimaan. Perubahan sel atau komponen tidak boleh dianggap setara tanpa tinjauan risiko dan revalidasi yang proporsional.

Artikel PKCELL tentang baterai lithium untuk peralatan diagnostik medis portabel memberikan contoh format baterai kompak untuk perangkat wearable dan alat diagnostik genggam.

Informasi yang Harus Disertakan dalam RFQ

Agar evaluasi teknis dan penawaran volume lebih akurat, kirimkan:

• Jenis perangkat, fungsi esensial, dan skenario penggunaan
• Tegangan nominal, rentang tegangan, energi, dan target runtime
• Arus kontinu, puncak, inrush, durasi pulsa, dan profil beban terukur
• Metode pengisian, adapter, waktu charge, dan penggunaan sambil mengisi
• Ukuran, berat, drawing mekanis, kabel, konektor, NTC, dan pinout
• Suhu operasi, charge, penyimpanan, transportasi, dan kondisi pembersihan
• Target umur kalender, siklus, dan runtime akhir masa pakai
• Pasar tujuan, klasifikasi perangkat, standar, dan dokumen yang diperlukan
• Jumlah prototipe, forecast tahunan, jadwal peluncuran, serta kebutuhan kemasan

Kirim data tersebut melalui formulir permintaan penawaran PKCELL untuk mendapatkan rekomendasi paket baterai, opsi sampel, dan harga berdasarkan volume.

Pertanyaan yang Sering Diajukan

Kesimpulan

Memilih baterai untuk peralatan medis portabel berarti menghubungkan kebutuhan klinis dengan profil beban, kimia sel, runtime akhir masa pakai, proteksi, charger, enclosure, konektor, alarm, dokumentasi, dan produksi. Pilihan yang baik bukan hanya bekerja pada prototipe baru di suhu ruang, tetapi tetap mendukung fungsi perangkat pada kondisi terburuk yang telah ditentukan dan diuji.
