Mengapa Battery Pack Membutuhkan Fuse Meskipun Sudah Menggunakan BMS?
BMS dapat memantau tegangan, arus, dan suhu lalu mematikan MOSFET ketika mendeteksi kondisi abnormal. Namun, BMS sendiri tersusun dari sensor, IC, firmware, MOSFET, PCB, dan sambungan yang juga dapat gagal. Fuse menambahkan jalur proteksi independen yang bekerja secara fisik ketika arus dan energi melewati batasnya.
BMS dan Fuse Memiliki Cara Kerja Berbeda
| Aspek | BMS | Fuse |
|---|---|---|
| Mekanisme | Mengukur kondisi dan memerintahkan MOSFET atau relay untuk memutus | Elemen logam meleleh akibat energi termal arus |
| Daya yang dibutuhkan | Memerlukan rangkaian sensing dan kontrol yang berfungsi | Pasif; bekerja dari arus fault itu sendiri |
| Reset | Sering dapat pulih otomatis atau melalui charging/service | Sekali pakai dan harus diganti setelah bekerja |
| Fungsi lain | Voltage, temperature, balancing, SOC, communication, dan logging | Fokus pada pemutusan overcurrent sesuai karakteristik fuse |
| Kegagalan internal | MOSFET, sensing, IC, firmware, atau PCB dapat gagal | Dapat menjadi backup independen bila dipilih dan ditempatkan benar |
PKCELL menjelaskan BMS sebagai sistem yang memantau status sel dan menyediakan fungsi overcharge, over-discharge, overheat, serta short-circuit protection pada halaman teknologi battery pack dan BMS. Fuse melengkapi fungsi tersebut sebagai lapisan berbeda.
Failure Mode yang Membuat Fuse Tetap Penting

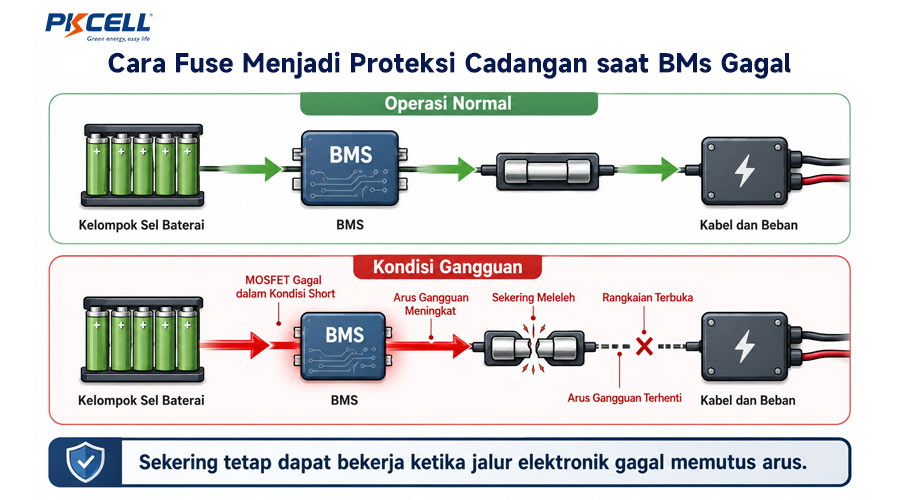

MOSFET gagal dalam kondisi short
Jika discharge MOSFET gagal short, perintah BMS untuk mematikannya mungkin tidak lagi membuka jalur arus. Fuse yang berada di jalur utama masih dapat memutus bila fault current dan durasinya melewati time-current characteristic.
Fault terjadi sebelum atau di luar titik sensing
Kabel, busbar, connector, atau cabang rangkaian dapat mengalami short pada lokasi yang tidak dilindungi seperti asumsi desain awal. Penempatan fuse dekat sumber energi dapat membantu membatasi panjang konduktor yang tetap tidak terlindungi.
Rangkaian kontrol kehilangan fungsi
Kerusakan IC, ground reference, sense resistor, supply BMS, solder joint, contamination, firmware, atau komunikasi dapat menghambat deteksi atau pemutusan elektronik. Fuse tidak bergantung pada keputusan firmware.
Energi fault melampaui kemampuan MOSFET
MOSFET dapat mengalami stress selama detection delay dan turn-off. Fault-current study harus memastikan safe operating area dan energi switching memadai. Fuse dapat menjadi backup, tetapi karakteristiknya harus cukup cepat untuk melindungi jalur tanpa putus pada pulsa normal.
Proteksi konduktor dan connector
BMS sering dipilih berdasarkan sel dan beban, sementara fuse juga dapat digunakan untuk melindungi wire harness atau cabang dengan ampacity lebih rendah. Rating harus mengikuti komponen terlemah yang benar-benar berada di sisi fuse tersebut.
Fuse Bukan Pengganti BMS
Fuse tidak mengukur cell overvoltage, cell undervoltage, imbalance, state of charge, atau temperature. Fuse juga biasanya tidak bereaksi pada overload kecil dalam waktu singkat. Menggunakan fuse tanpa BMS yang sesuai tidak membuat rechargeable lithium pack menjadi sistem terlindungi lengkap.

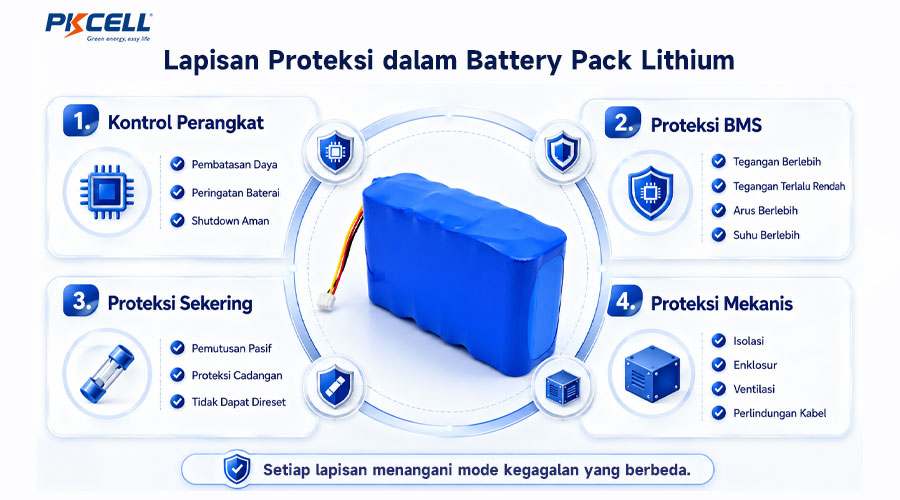

BMS menangani pengawasan dan kontrol operasional; fuse menyediakan pemutusan pasif terakhir untuk kondisi arus tertentu. Desain yang baik menetapkan tugas setiap lapisan secara eksplisit.
Jenis Perangkat Proteksi yang Sering Tertukar
| Perangkat | Fungsi utama | Hal yang perlu diketahui |
|---|---|---|
| Current fuse | Membuka permanen ketika karakteristik arus-waktu atau I²t terlampaui | Harus diganti setelah bekerja |
| Thermal fuse / thermal cutoff | Membuka pada suhu tertentu | Tidak sama dengan current fuse meskipun arus dapat memanaskannya |
| Resettable PTC | Menaikkan resistance saat panas akibat arus | Tidak selalu mengisolasi sebersih fuse dan memiliki leakage/resistance |
| Electronic fuse / MOSFET | Mengontrol arus secara elektronik | Memerlukan sensing, supply, dan semikonduktor yang sehat |
| Contactor atau relay | Membuka jalur melalui kontak mekanis | Coil, contact rating, arc, welding, dan control logic harus diperiksa |
Perangkat tersebut dapat digunakan secara berlapis. Pemilihan tidak boleh hanya berdasarkan nama umum “proteksi baterai”.
Cara Memilih Fuse untuk Battery Pack
1. Catat semua kondisi arus normal
Ukur continuous current, peak, startup, inrush, regenerative current, charging current, pulse duration, duty cycle, dan ambient temperature. Fuse harus menahan semua kondisi sah dengan margin terhadap tolerance serta aging.
2. Periksa maximum DC voltage rating
Voltage rating fuse harus sama dengan atau lebih tinggi dari maximum pack voltage, bukan nominal voltage. Fuse AC tidak otomatis sesuai untuk DC karena busur DC lebih sulit dipadamkan.
3. Hitung prospective short-circuit current
Perkiraan awal berasal dari maximum pack voltage dan minimum total resistance jalur. Internal resistance sel, konfigurasi paralel, busbar, kabel, dan fault point semuanya memengaruhi hasil.
4. Verifikasi interrupting rating
Fuse harus mampu memutus prospective fault current pada DC voltage tersebut tanpa mempertahankan arc, pecah, atau menciptakan bahaya baru. Ampere rating fuse bukan interrupting rating.
5. Gunakan time-current curve
Nominal current tidak menunjukkan kapan fuse akan putus. Bandingkan kurva fuse dengan normal pulse, overload, arus stall, kemampuan kabel, MOSFET limit, dan fault duration. Gunakan batas minimum serta maksimum akibat tolerance.
6. Periksa I²t dan pulse withstand
I²t menggambarkan energi arus terhadap waktu yang terkait dengan pelelehan dan clearing. Littelfuse menjelaskan penggunaan time-current curve dan I²t dalam fuse selection. Pulse normal berulang harus berada dalam kemampuan fuse setelah mempertimbangkan derating serta fatigue.
7. Terapkan temperature derating
Fuse adalah perangkat termal. Ambient tinggi, panas dari sel, busbar, MOSFET, enclosure tertutup, dan mounting dapat mengubah current-carrying capability. Gunakan derating curve produsen fuse.
8. Periksa package dan mounting
PCB fuse, bolt-down fuse, cartridge fuse, axial fuse, dan welded fuse memiliki resistance, thermal path, mechanical strength, serta service strategy berbeda. Validasi vibration, shock, soldering atau welding, creepage, clearance, insulation, dan replacement access.
Koordinasikan BMS, Fuse, dan Kabel
Proteksi harus membentuk urutan yang masuk akal. Normal current serta peak harus lewat tanpa trip. BMS biasanya menangani overcurrent yang dapat dipulihkan. Fuse harus membuka pada fault yang lebih berat atau ketika BMS gagal, sebelum kabel, connector, busbar, atau sel mencapai batas berbahaya.
| Zona arus | Respons yang diharapkan | Verifikasi |
|---|---|---|
| Normal kontinu | BMS dan fuse tetap tersambung | Temperature rise dan voltage drop |
| Peak atau inrush normal | Tidak ada nuisance trip atau fuse fatigue | Pulse test berulang pada suhu batas |
| Overload abnormal | BMS memutus sesuai threshold dan delay | Corner tolerance dan recovery test |
| Severe fault / BMS gagal | Fuse membuka sebelum kerusakan tak dapat diterima | Fault study, I²t, interrupt rating, dan destructive test terkontrol |
Halaman solusi battery pack untuk smart-home devices menunjukkan kombinasi PCM/BMS, NTC, dan fuse sebagai opsi proteksi untuk berbagai beban, dari standby rendah hingga motor.
Di Mana Fuse Sebaiknya Ditempatkan?
Fuse utama biasanya ditempatkan sedekat mungkin dengan sumber energi yang ingin diisolasi sehingga panjang konduktor tidak terlindungi dapat diminimalkan. Namun, terminal positif atau negatif, internal atau external placement, serta penggunaan fuse per module atau branch bergantung pada topology dan fault analysis.
- Jangan letakkan fuse di lokasi yang terlalu panas tanpa menghitung derating.
- Jangan biarkan bagian kabel panjang di antara cell group dan fuse tanpa evaluasi.
- Lindungi fuse dari vibration, moisture, contamination, dan mechanical damage.
- Pastikan fuse tidak menghalangi venting atau jalur pelepas tekanan sel.
- Jika dapat diganti pengguna, cegah penggantian dengan rating yang salah.
- Jika tidak dapat diservis, tentukan cara diagnosis dan replacement pack.
Validasi Fuse dalam Battery Pack Final
Kesalahan yang Sering Terjadi
- Menganggap BMS membuat fuse tidak diperlukan tanpa risk analysis
- Memilih fuse hanya dari nominal current
- Menggunakan AC voltage rating untuk aplikasi DC tanpa konfirmasi
- Mengabaikan interrupting rating dan prospective fault current
- Menggunakan fuse terlalu besar sehingga kabel tidak terlindungi
- Menggunakan fuse terlalu kecil sehingga peak normal menyebabkan fatigue atau putus
- Mengabaikan ambient temperature dan panas internal pack
- Menempatkan fuse jauh dari sumber energi
- Mengubah cell count, busbar, kabel, atau fuse tanpa revalidasi
Informasi yang Harus Disertakan dalam RFQ
- Chemistry, cell model, series-parallel configuration, maximum voltage, dan capacity
- Continuous, peak, inrush, stall, regenerative, dan charging current
- Pulse width, duty cycle, rest time, serta load profile terukur
- Prospective fault current atau data untuk menghitungnya
- BMS threshold, delay, MOSFET, fuse, wire, busbar, dan connector
- Temperature, enclosure, cooling, vibration, humidity, dan service access
- Pasar tujuan, applicable standards, certification, dan transport documents
- Drawing, sample quantity, annual forecast, schedule, dan packaging
PKCELL dapat meninjau cell, BMS, fuse, NTC, wiring, connector, dan struktur melalui layanan custom battery pack. Kirimkan persyaratan melalui formulir permintaan penawaran PKCELL.
Pertanyaan yang Sering Diajukan
Apakah semua battery pack dengan BMS wajib memakai fuse?
Kebutuhan ditentukan oleh risk analysis, topology, fault current, failure mode, dan applicable standards. Banyak desain menggunakan fuse sebagai backup independen, tetapi jumlah, jenis, dan lokasinya tidak universal.
Mengapa BMS short-circuit protection belum tentu cukup?
BMS bergantung pada sensing, IC, supply, PCB, firmware, dan MOSFET. Jika MOSFET gagal short atau kontrol kehilangan fungsi, fuse yang dipilih dan ditempatkan benar dapat menyediakan pemutusan pasif tambahan.
Apakah rating fuse harus sama dengan arus kontinu pack?
Tidak otomatis. Fuse selection harus mempertimbangkan normal current, peak, pulse duration, time-current curve, I²t, temperature derating, tolerance, dan target protection. Rating nominal saja tidak cukup.
Apa perbedaan fuse dan resettable PTC?
Fuse membuka permanen ketika elemen meleleh. PTC menaikkan resistance saat panas dan dapat pulih, tetapi biasanya tetap memiliki leakage serta resistance. Keduanya memiliki karakteristik dan penggunaan berbeda.
Di mana fuse utama harus dipasang?
Umumnya sedekat mungkin dengan sumber energi untuk meminimalkan konduktor tidak terlindungi. Posisi final harus mengikuti topology, polarity, temperature, mechanical design, dan fault analysis.
Bisakah PKCELL mengintegrasikan BMS dan fuse dalam custom pack?
Ya. PKCELL mendukung cell selection, PCM/BMS, fuse, NTC, wire, connector, casing, prototype, validation, dan production berdasarkan review kebutuhan proyek.
Sertifikasi dan dokumen apa yang dapat didukung?
PKCELL mencantumkan ISO 9001 dan ISO 14001 serta sertifikasi atau laporan seperti UL 1642, CB/IEC 62133, CE, RoHS, REACH, UN 38.3, MSDS, KC, PSE, dan UKCA pada portofolionya. Cakupan aktual bergantung pada cell, pack configuration, pasar, dan proyek. Lihat halaman sertifikat PKCELL.
Bagaimana kapasitas pabrik untuk pesanan volume besar?
Informasi publik PKCELL menyebutkan area manufaktur sekitar 28.000 m², lebih dari 20 lini produksi otomatis, serta tim produksi dan engineering berskala besar. Kapasitas proyek bergantung pada cell, BMS, fuse assembly, testing, forecast, dan line allocation.
Data apa yang diperlukan untuk bulk quotation?
Berikan voltage, capacity, configuration, load profile, fault-current data, BMS dan fuse requirements, temperature, connector, drawing, testing, certification markets, sample quantity, annual forecast, dan schedule.
Apakah tersedia sampel dan berapa MOQ-nya?
Sampel dapat dibahas untuk electrical, thermal, BMS, fuse, fault, mechanical, dan device validation. MOQ bergantung pada cell, BMS customization, fuse, components, tooling, certification, dan packaging.
Catatan mutu apa yang harus diminta pembeli OEM?
Sepakati fuse manufacturer dan part number, lot traceability, incoming inspection, mounting process, solder/weld atau torque control, BMS revision, protection test, end-of-line test, nonconformance, dan engineering change approval.
Kesimpulan
BMS dan fuse bukan duplikasi yang tidak perlu. BMS memberikan monitoring dan pemutusan elektronik yang cerdas, sedangkan fuse dapat menjadi jalur pemutusan pasif ketika arus fault berat terjadi atau proteksi elektronik gagal. Hasil yang aman memerlukan koordinasi threshold, delay, time-current curve, I²t, DC voltage, interrupting rating, temperature, wiring, serta validasi pada battery pack final.
