Bagaimana Memilih BMS Sesuai Arus Beban Battery Pack?
BMS 20 A, 40 A, atau 100 A tidak dapat dipilih hanya dari label daya perangkat. Battery Management System harus mampu membawa arus normal tanpa panas berlebih, melewati pulsa startup yang sah, serta memutus overcurrent dan short circuit sebelum sel atau jalur daya melewati batas aman. Pemilihan yang salah dapat menyebabkan BMS sering trip, MOSFET terlalu panas, voltage drop tinggi, atau proteksi terlambat bekerja.

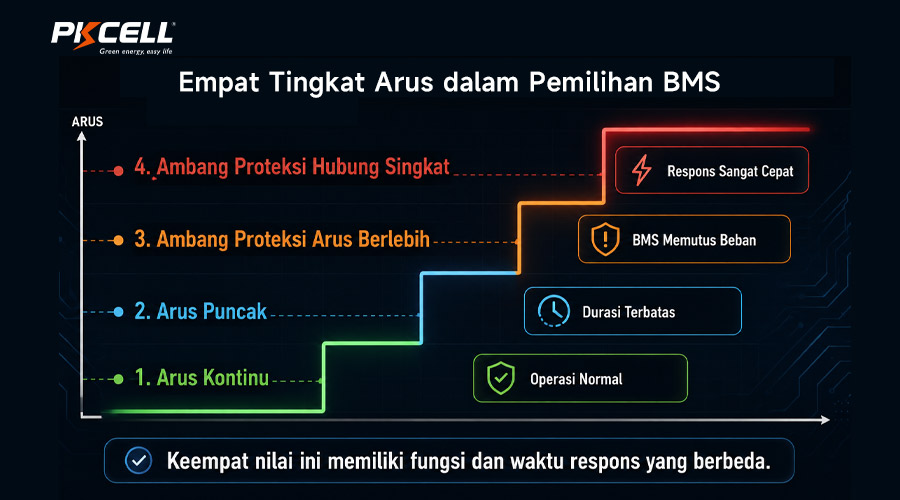

Empat Angka Arus yang Tidak Boleh Dicampur
Kesalahan paling umum adalah menganggap rating kontinu, rating puncak, overcurrent threshold, dan short-circuit threshold sebagai satu angka. Keempatnya memiliki tujuan serta waktu respons berbeda.
| Parameter | Arti | Pertanyaan yang harus dijawab |
|---|---|---|
| Arus kontinu BMS | Arus kerja jangka panjang pada kondisi termal tertentu | Berapa temperature rise di dalam enclosure? |
| Arus puncak BMS | Arus sementara yang dapat dilewati selama durasi tertentu | Berapa lama, seberapa sering, dan pada suhu berapa? |
| Overcurrent discharge threshold | Titik deteksi beban abnormal sebelum BMS memutus | Berapa toleransi dan delay sebelum MOSFET off? |
| Short-circuit threshold | Deteksi fault berarus sangat tinggi dengan respons cepat | Apakah perangkat pemutus dan fuse mampu menahan fault sampai terputus? |
Rating arus pada halaman produk hanyalah titik awal. Desain yang dapat dipertanggungjawabkan harus menyebutkan kondisi termal, durasi, delay, toleransi, dan metode validasinya.
Langkah 1: Ukur Profil Arus Beban
Gunakan alat ukur yang dapat menangkap transien cepat. Nilai arus pada power supply atau multimeter yang lambat dapat menyembunyikan startup motor, inrush capacitor, pulsa modem, pemanas PWM, atau regenerative event.
- Arus tidur dan standby
- Arus operasi normal pada setiap mode
- Arus kontinu maksimum dan durasinya
- Peak current, pulse width, duty cycle, dan rest time
- Startup atau inrush current
- Arus stall untuk motor atau actuator
- Arus regenerative yang kembali ke battery pack
- Arus abnormal yang masih harus ditoleransi perangkat
Untuk beban constant-power, arus dapat meningkat ketika tegangan battery pack turun. Hitung kondisi state of charge rendah, bukan hanya tegangan nominal.
PKCELL meminta initial, average, dan maximum discharge current sebagai bagian dari evaluasi custom battery pack, karena ketiga nilai tersebut memengaruhi cell selection dan BMS.
Langkah 2: Periksa Batas Arus Sel dan Konfigurasi Paralel
BMS tidak dapat membuat sel berdaya rendah menjadi high-power. Arus paket harus berada dalam kemampuan cell group pada suhu, state of charge, dan usia yang ditentukan. Dalam konfigurasi paralel, arus ideal terbagi di antara sel, tetapi pembagian nyata dipengaruhi internal resistance, suhu, weld, dan busbar.
Gunakan margin terhadap current sharing yang tidak sempurna dan aging divergence. Artikel mengenai prinsip desain custom battery pack menjelaskan mengapa konfigurasi paralel meningkatkan total current tetapi tidak mengubah C-rate individual cell.

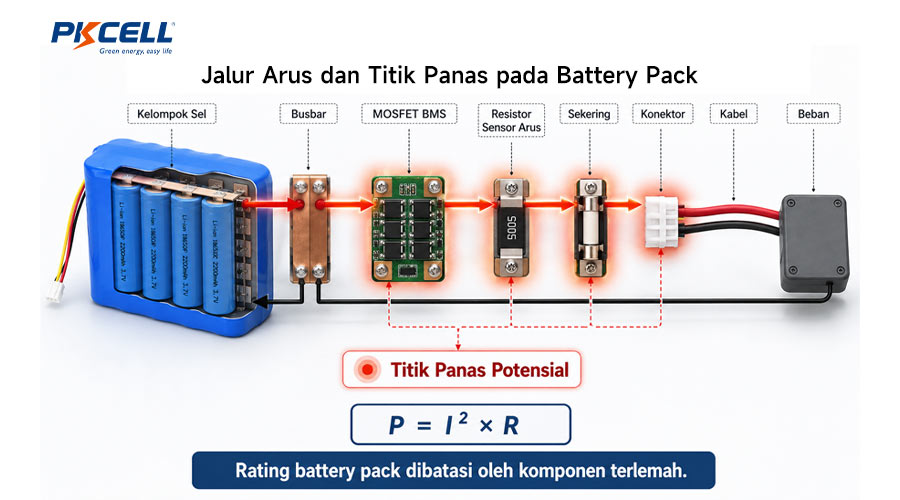

Langkah 3: Tentukan Rating Kontinu dengan Analisis Termal
Jika beban membutuhkan 30 A terus-menerus, memilih BMS berlabel 30 A tanpa data termal menyisakan hampir tidak ada margin. Rating aktual dipengaruhi jumlah dan tipe MOSFET, RDS(on), PCB copper, shunt, connector, airflow, heatsink, enclosure, dan ambient temperature.
Karena rugi mengikuti kuadrat arus, kenaikan dari 30 A ke 40 A dapat menaikkan panas jauh lebih besar daripada kenaikan arusnya. Ukur suhu MOSFET, shunt, PCB, terminal, dan kabel pada arus kontinu maksimum sampai mendekati thermal steady state.
Langkah 4: Cocokkan Peak Current, Inrush, dan Delay
Motor, inverter, pompa, compressor, solenoid, radio, dan input capacitor dapat menarik arus puncak yang sah. BMS harus melewati pulsa tersebut tanpa nuisance trip, tetapi tetap mendeteksi kondisi stall atau beban abnormal.
Bandingkan kurva arus terhadap waktu:
- Arus dan durasi startup normal
- Peak berulang pada duty cycle maksimum
- Stall current dan waktu sebelum sistem melakukan shutdown
- Overcurrent threshold minimum dan maksimum akibat toleransi
- Detection delay, filter delay, serta MOSFET turn-off time
- Energi yang harus ditahan komponen sebelum arus terputus
Jika threshold terlalu dekat dengan peak normal, produksi atau suhu dapat menyebabkan trip acak. Jika threshold terlalu tinggi atau delay terlalu panjang, cell, MOSFET, busbar, connector, atau kabel dapat menerima stress berlebihan.
Langkah 5: Koordinasikan Overcurrent dan Short Circuit
Sistem proteksi harus mempertimbangkan current sense resistor atau metode sensing lain, akurasi IC, toleransi resistor, temperature drift, filter, dan respons switching. TI menjelaskan pendekatan umum di mana current sense dibandingkan dengan reference untuk mendeteksi overcurrent dan MOSFET digunakan sebagai perangkat pemutus.
Short-circuit current dibatasi oleh tegangan pack dan total resistance jalur. Nilainya dapat sangat tinggi. Pastikan MOSFET bekerja dalam safe operating area selama pemutusan dan fuse dikoordinasikan sebagai lapisan independen bila dibutuhkan analisis risiko.
Perhitungan sederhana ini bukan pengganti pengujian karena impedance sel berubah secara dinamis dan terdapat inductance serta arc. Gunakan prosedur laboratorium, fixture, shielding, dan peralatan yang sesuai.
Langkah 6: Jangan Lupakan Arus Charge
BMS memiliki jalur charge dan discharge yang dapat menggunakan MOSFET bersama atau terpisah. Periksa maximum charge current, regenerative current, charger fault, charge at low temperature, dan penggunaan perangkat saat charging.
- Arus charge normal dan cepat
- Arus masuk dari regenerative braking atau motor coast-down
- Charge MOSFET rating dan temperature rise
- Overcharge threshold, delay, dan recovery
- NTC serta batas suhu charge
- Charger voltage, accuracy, dan kompatibilitas dengan jumlah sel seri
Discharge BMS 50 A belum tentu menerima charge 50 A. Kedua rating harus tertulis terpisah dalam spesifikasi.
Langkah 7: Periksa Fitur BMS di Luar Rating Ampere
Jumlah sel seri, cell balancing, voltage accuracy, temperature monitoring, fuel gauge, communication, data logging, sleep current, wake-up, dan firmware dapat sama pentingnya dengan rating arus.
| Fitur | Pertanyaan pemilihan |
|---|---|
| Cell count dan chemistry | Apakah BMS cocok dengan jumlah seri dan voltage window sel? |
| Balancing | Kapan aktif, berapa current, dan apakah cukup untuk profil aplikasi? |
| NTC | Berapa sensor, di mana ditempatkan, dan bagaimana respons sensor gagal? |
| Fuel gauge | Apakah model dikonfigurasi untuk sel, beban, suhu, dan aging? |
| Communication | Apakah dibutuhkan CAN, SMBus, I²C, UART, RS-485, atau Bluetooth? |
| Sleep current | Apakah konsumsi BMS sesuai target storage dan standby? |
| Firmware | Bagaimana version control, programming verification, dan change approval? |
PKCELL menyatakan telah mengembangkan berbagai solusi BMS dengan opsi wake-up, CAN, RS-485, UART, Bluetooth, balancing, dan NTC pada halaman teknologi battery pack. Ketersediaan tepatnya harus dikonfirmasi untuk proyek.
Validasi BMS di Battery Pack Lengkap
Contoh Worksheet Pemilihan BMS
| Input proyek | Nilai yang harus dicatat | Output desain |
|---|---|---|
| Beban kontinu | Arus, durasi, ambient, airflow | Continuous BMS rating dan thermal margin |
| Peak/inrush | Arus, pulse width, duty cycle | Peak capability dan no-trip window |
| Beban abnormal | Stall current dan shutdown time | Overcurrent threshold dan delay |
| Short circuit | Pack voltage dan path resistance | Protection response dan fuse coordination |
| Charge | Charger current dan regenerative current | Charge-path rating dan temperature limits |
| Lingkungan | Hot, cold, enclosure, vibration | Derating, cooling, mounting, dan coating |
| Host system | Protocol, SOC, alarm, wake-up | Communication dan firmware requirement |
Kesalahan yang Sering Terjadi
- Memilih rating BMS sama persis dengan arus beban maksimum
- Menggunakan peak rating sebagai rating kontinu
- Menyamakan overcurrent threshold dengan continuous rating
- Mengabaikan inrush, stall, regenerative current, dan duty cycle
- Tidak melakukan thermal test di enclosure final
- Menganggap sel paralel selalu berbagi arus secara sempurna
- Menggunakan kabel, fuse, atau connector dengan rating lebih rendah dari BMS
- Mengubah MOSFET, shunt, firmware, atau PCB tanpa revalidasi
Informasi yang Harus Disertakan dalam RFQ
- Chemistry, cell model, series-parallel configuration, voltage, dan capacity
- Continuous, peak, inrush, stall, regenerative, dan charge current
- Pulse duration, duty cycle, rest time, dan load profile
- Temperature range, enclosure, cooling, dan mounting
- Protection thresholds, delays, recovery, fuse, dan secondary protection
- Balancing, NTC, fuel gauge, communication, wake-up, dan data logging
- Wire, connector, pinout, size, drawing, dan mechanical constraints
- Pasar tujuan, dokumen, jumlah sampel, forecast, dan jadwal
Kirim data tersebut melalui formulir permintaan penawaran PKCELL agar tim engineering dapat menilai sel, BMS, jalur arus, sampel, dan harga volume.
Pertanyaan yang Sering Diajukan
Apakah beban 30 A cukup menggunakan BMS 30 A?
Belum tentu. Rating bergantung pada suhu, airflow, enclosure, MOSFET, PCB, dan durasi. BMS harus memiliki thermal margin dan lolos temperature-rise test pada kondisi terburuk.
Berapa margin ampere yang tepat untuk BMS?
Tidak ada persentase universal. Margin ditentukan dari beban kontinu, peak, duty cycle, ambient, cooling, toleransi, aging, dan target life. Faktor 1,25 atau 1,5 hanya dapat menjadi titik awal, bukan bukti desain.
Apa perbedaan peak current dan overcurrent threshold?
Peak current adalah beban sementara yang sah. Overcurrent threshold adalah batas proteksi untuk mendeteksi kondisi abnormal setelah delay tertentu. BMS harus melewati peak normal tetapi memutus fault tepat waktu.
Mengapa BMS trip saat motor mulai bekerja?
Startup atau inrush dapat melewati threshold, atau voltage sag dapat memicu undervoltage. Penyebab lain termasuk sel yang tidak sesuai, kabel resistif, konektor, suhu dingin, low SOC, dan setting delay.
Bisakah memasang BMS berampere sangat besar untuk menghindari trip?
Tidak selalu tepat. Threshold yang terlalu tinggi dapat gagal melindungi sel, kabel, connector, atau motor pada fault. Rating dan setting harus dikoordinasikan dengan seluruh sistem.
Bisakah PKCELL membuat BMS khusus untuk battery pack OEM?
Ya. PKCELL mendukung cell selection, BMS/PCM, threshold, NTC, balancing, communication, wiring, connector, structure, prototype, dan production sesuai tinjauan engineering.
Sertifikasi dan dokumen apa yang dapat didukung?
PKCELL mencantumkan ISO 9001 dan ISO 14001 serta sertifikasi atau laporan seperti UL 1642, CB/IEC 62133, CE, RoHS, REACH, UN 38.3, MSDS, KC, PSE, dan UKCA pada portofolionya. Cakupan aktual bergantung pada cell, pack configuration, pasar, dan proyek. Lihat halaman sertifikat PKCELL.
Bagaimana kapasitas pabrik untuk pesanan volume besar?
Informasi publik PKCELL menyebutkan area manufaktur sekitar 28.000 m², lebih dari 20 lini produksi otomatis, serta tim produksi dan engineering berskala besar. Kapasitas battery pack khusus bergantung pada cell supply, BMS, assembly, test time, forecast, dan line allocation.
Data apa yang dibutuhkan untuk bulk quotation?
Berikan voltage, capacity, cell configuration, semua kondisi arus, BMS functions, communication, temperature, connector, drawing, test requirements, certification markets, sample quantity, annual forecast, dan schedule.
Apakah tersedia sampel dan berapa MOQ-nya?
Sampel dapat dibahas untuk electrical fit, peak load, thermal, protection, communication, dan device validation. MOQ tergantung cell, BMS customization, components, tooling, certification, dan packaging.
Catatan mutu BMS apa yang harus diminta pembeli?
Sepakati PCB dan component revision, firmware version, checksum, programming record, threshold test, NTC test, current calibration, functional test, traceability, nonconformance, dan engineering change approval.
Kesimpulan
BMS harus dipilih dari profil arus terhadap waktu dan kemampuan termal seluruh battery pack. Pisahkan continuous current, peak current, overcurrent protection, dan short-circuit protection. Kemudian koordinasikan sel, MOSFET, shunt, PCB, busbar, fuse, kabel, connector, charger, firmware, dan enclosure. Hanya pengujian paket lengkap yang dapat membuktikan rating kerja dan proteksi benar untuk aplikasi.
