Bagaimana Memilih Baterai 3.7V untuk Produk Elektronik Portabel?

Label 3.7V sering membuat pemilihan baterai terlihat sederhana. Padahal, perangkat harus menerima seluruh rentang tegangan sel, baterai harus memasok arus puncak tanpa reset, charger harus cocok dengan kimia, dan bentuk fisiknya harus aman di dalam enclosure. Kapasitas terbesar atau ukuran yang pas belum tentu menghasilkan baterai terbaik untuk produk portabel.

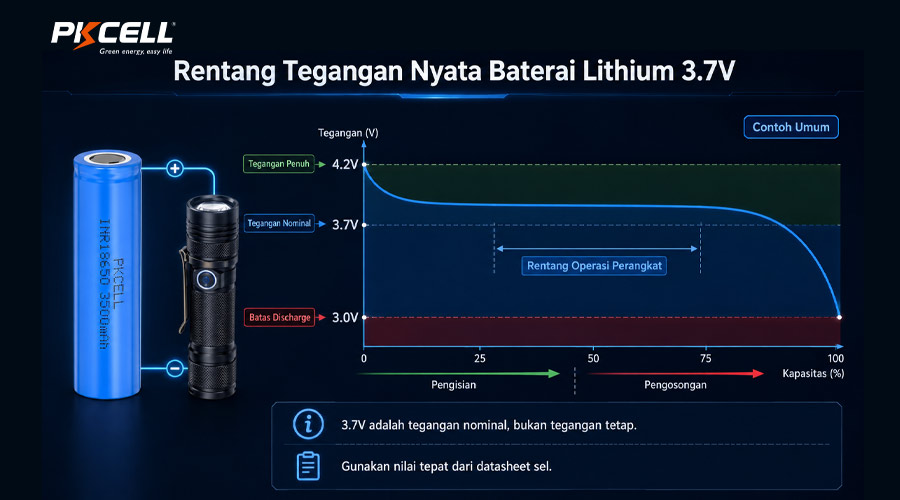

3.7V Adalah Tegangan Nominal, Bukan Tegangan Tetap

Banyak sel Li-ion 3.7V mencapai sekitar 4.2V setelah pengisian penuh dan turun menuju cutoff yang ditentukan saat discharge. Nilai tepat harus diambil dari datasheet model sel. Sebagai contoh, spesifikasi PKCELL ICR18650 mencantumkan 3.7V nominal, 4.2V charging cutoff, dan 3.0V discharge cutoff.

Perangkat harus bekerja atau shutdown dengan aman di seluruh voltage window yang digunakan. Periksa absolute maximum IC, regulator dropout, minimum input display, radio, motor, sensor, dan amplifier. Jangan menganggap rangkaian yang dirancang untuk supply tetap 3.7V otomatis kompatibel dengan sel lithium 1S.

Langkah 1: Tentukan Profil Daya Produk

Ukur setiap mode: off, sleep, standby, startup, normal operation, radio transmission, motor, heater, LED maksimum, alarm, dan shutdown. Gunakan alat yang cukup cepat untuk menangkap inrush serta pulse current.

• Arus rata-rata untuk memperkirakan runtime
• Arus kontinu maksimum untuk menilai panas
• Peak current, durasi, duty cycle, dan rest time
• Startup atau inrush current
• Sleep current seluruh perangkat, bukan hanya mikrokontroler
• Tegangan minimum perangkat selama peak load

Untuk beban constant-power, arus meningkat ketika tegangan baterai turun. Uji state of charge rendah, suhu dingin, dan baterai tua karena kombinasi tersebut memperbesar voltage sag.

Langkah 2: Hitung Kapasitas dari Runtime

Kapasitas dalam mAh menyatakan muatan, sedangkan Wh menggambarkan energi. Perhitungan harus memasukkan efficiency regulator, cutoff perangkat, self-discharge, PCM/BMS current, suhu, variasi produksi, dan aging.

Runtime ideal hampir selalu lebih optimistis daripada penggunaan nyata. Gunakan minimum capacity, bukan hanya typical capacity. Tentukan runtime pada awal dan akhir masa pakai dengan load profile serta kondisi suhu yang jelas.

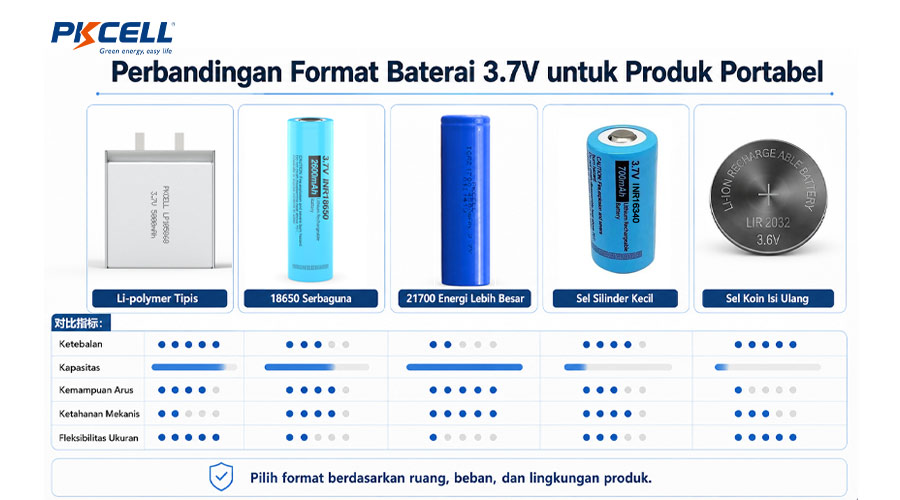

Langkah 3: Pilih Format Sel yang Sesuai

PKCELL menampilkan berbagai baterai rechargeable dan custom battery pack, termasuk Li-polymer, 18650, 21700, dan format kompak untuk perangkat portabel.

Langkah 4: Cocokkan Arus Discharge dan Voltage Sag

Dua baterai dengan kapasitas sama dapat memiliki kemampuan arus berbeda. Periksa maximum continuous discharge, pulse current, internal resistance, discharge curve, temperature limit, serta cycle-life conditions. Jangan menggunakan pulse rating sebagai rating kontinu.

Total resistance mencakup sel, tab atau weld, PCM/BMS, fuse, kabel, connector, dan PCB perangkat. Kapasitor lokal dapat membantu transien tertentu, tetapi tidak menggantikan baterai serta jalur daya yang sesuai.

Untuk beban lebih tinggi, lihat contoh baterai 18650 high-rate 3.7V. Nilai pada halaman produk tetap harus diverifikasi terhadap datasheet, konfigurasi pack, dan kondisi aplikasi.

Langkah 5: Rancang Charger yang Cocok

Baterai Li-ion 1S biasanya memakai charge profile CC/CV dengan voltage regulation sesuai datasheet sel. Charger harus mengontrol arus, tegangan, terminasi, recharge, temperature, timer atau fault behavior yang dibutuhkan. Supply USB 5V tidak boleh dihubungkan langsung ke sel.

• Maximum charge voltage dan accuracy
• Standard serta maximum charge current
• Precharge untuk baterai bertegangan rendah
• Charge termination dan recharge threshold
• Temperature limits melalui NTC bila diperlukan
• Power-path ketika produk digunakan sambil charging
• Respons terhadap adapter salah, connector intermittent, dan input drop

Charge current yang lebih tinggi dapat mempersingkat waktu pengisian, tetapi meningkatkan panas dan mungkin memengaruhi umur. Pilih berdasarkan rating sel dan thermal test produk.

Langkah 6: Tentukan PCM/BMS dan Proteksi

Sel 1S pada produk portabel biasanya memerlukan proteksi overcharge, over-discharge, overcurrent, dan short circuit. NTC, fuse, fuel gauge, pack identification, atau communication dapat ditambahkan sesuai risiko dan kebutuhan perangkat.

Ambang proteksi harus berada di luar normal operating window tetapi tetap melindungi sel sebelum batas berbahaya. Masukkan measurement tolerance, delay, voltage sag, temperature, dan recovery behavior. BMS bukan pengganti charger yang benar.

PKCELL menyediakan dukungan PCM/BMS dan battery pack engineering untuk cell monitoring, protection, NTC, wiring, dan interface OEM.

Langkah 7: Periksa Ukuran, Toleransi, dan Keamanan Mekanis

Jangan memilih baterai dari volume nominal saja. Periksa dimensi maksimum, toleransi, posisi tab, PCM, kabel, connector, tape, foam, label, dan arah keluar kabel. Enclosure juga harus menyediakan penahan terhadap shock dan vibration tanpa menekan sel.

Untuk pouch cell, hindari tepi tajam, screw, pinch point, dan tekanan terpusat. Rencanakan ruang terhadap perubahan dimensi yang diizinkan oleh desain. Untuk cylindrical cell, verifikasi holder, insulation ring, weld, busbar, dan jalur venting.

Langkah 8: Tentukan Kabel, Connector, NTC, dan Pinout

Kabel serta connector harus membawa continuous dan peak current dengan voltage drop serta temperature rise yang dapat diterima. Tentukan manufacturer dan part number connector, mating half, locking, polarity keying, wire gauge, panjang, warna, insulation, dan strain relief.

Jika NTC digunakan, tentukan resistance curve, tolerance, posisi sensor, thermal contact, serta respons ketika sensor open atau short. Warna kabel saja tidak cukup untuk mencegah reverse polarity; gunakan mechanical keying dan end-of-line polarity test.

Langkah 9: Periksa Suhu, Aging, dan Penyimpanan

Suhu dingin meningkatkan internal resistance dan voltage sag. Suhu panas mempercepat aging. Evaluasi suhu sel di dalam enclosure saat charge dan discharge, bukan hanya ambient. Periksa juga shipping mode, self-discharge, PCM current, serta lama penyimpanan sebelum produk diaktifkan.

• Cold start pada state of charge rendah
• Temperature rise pada beban dan charge maksimum
• Runtime pada suhu batas
• Capacity retention dan resistance growth setelah cycling
• Calendar aging pada storage temperature dan storage SOC
• Recovery setelah low-voltage protection

Validasi pada Produk Final

Kesalahan yang Sering Terjadi

• Menganggap output baterai selalu tepat 3.7V
• Memilih kapasitas terbesar tanpa memeriksa peak current
• Menghubungkan sel langsung ke input USB tanpa charger IC
• Menggunakan charger untuk chemistry atau charge voltage yang berbeda
• Mengabaikan ketebalan PCM, kabel, connector, dan toleransi
• Menempatkan pouch cell dekat screw atau tepi tajam
• Menguji hanya sel baru pada suhu ruang
• Mengganti model sel tanpa revalidasi perangkat

Informasi yang Harus Disertakan dalam RFQ

• Jenis perangkat dan semua operating modes
• Input voltage range, continuous current, peak, pulse, dan inrush
• Target runtime, capacity, cycle life, dan calendar life
• Maximum size, weight, drawing, dan prohibited areas
• Charge source, charge time, use while charging, dan USB interface
• PCM/BMS, NTC, fuel gauge, communication, dan protection functions
• Wire gauge, length, connector, pinout, label, dan packaging
• Temperature, storage, vibration, drop, ingress, dan cleaning conditions
• Pasar tujuan, dokumen, jumlah sampel, annual forecast, dan schedule

Kirimkan spesifikasi melalui formulir permintaan penawaran PKCELL untuk mendapatkan rekomendasi baterai 3.7V, opsi prototipe, dan bulk quotation.

Pertanyaan yang Sering Diajukan

Kesimpulan

Baterai 3.7V yang tepat harus kompatibel secara elektrik, termal, dan mekanis dengan produk. Konfirmasikan seluruh voltage window, runtime, peak current, format sel, charger, PCM/BMS, NTC, connector, suhu, aging, dan compliance. Setelah itu, validasi sampel di enclosure serta perangkat final sebelum mengunci desain untuk produksi.
