リチウムイオン電池の受入検査とは？OCV・内部抵抗・容量を確認する方法
リチウムイオン電池の型式と容量表示が注文内容と一致していても、そのままバッテリーパックの組立工程へ投入してよいとは限りません。輸送中の損傷、ロット間のばらつき、保管状態、誤納品、異常な自己放電などを確認するために、受入検査が必要です。

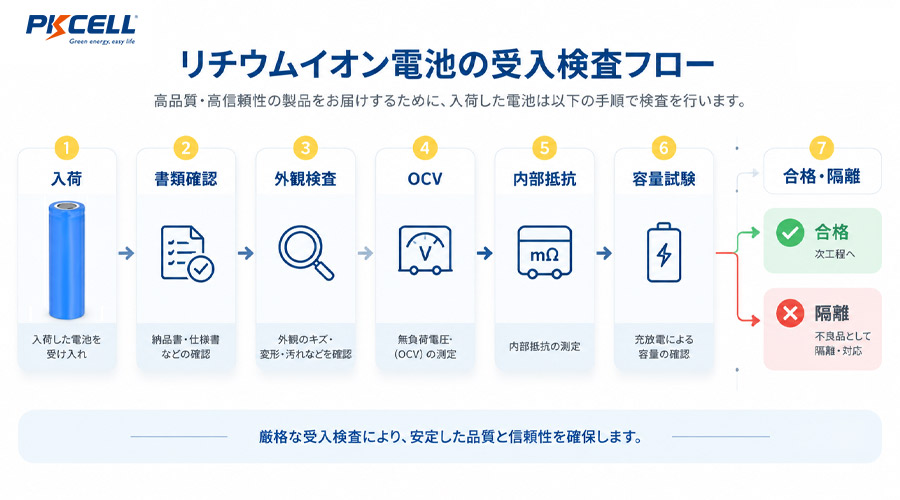

一般的な受入検査では、外観、型式、ロット、OCV、内部抵抗、寸法、質量を確認し、必要に応じて容量、DC内部抵抗、自己放電特性を抜取試験します。本記事では、OEM調達とバッテリーパック製造で使える検査フローを解説します。
OCVとAC内部抵抗は、多数のセルを短時間で比較する一次スクリーニングに適しています。ただし、この2項目だけでは実容量、負荷時性能、内部欠陥のすべてを確認できません。容量試験、DC内部抵抗、自己放電、外観、寸法、トレーサビリティを組み合わせ、承認仕様書と品質協定に基づいてロットを判定します。
リチウムイオン電池の受入検査とは
受入検査とは、納入されたセルまたはバッテリーパックが、注文仕様、承認図面、品質基準を満たしているか確認する工程です。目的は、単に不良品を見つけることだけではありません。
- 注文したメーカー、型式、仕様との一致を確認する
- 輸送や保管による損傷を検出する
- OCVや内部抵抗の異常値を持つセルを隔離する
- ロット内およびロット間のばらつきを把握する
- パック組立前にセルの整合性を確認する
- 不具合発生時に製造履歴を追跡できるようにする
- 無断の部品変更や仕様変更を検出する
検査項目と合否基準は、セル型式、用途、年間数量、故障時の影響、サプライヤー実績によって変わります。インターネット上の一般値ではなく、正式なセル仕様書、承認サンプル、検査規格、品質協定を基準にしてください。
仕様書の確認方法については、PKCELLの
OEM向けリチウムイオンセル仕様書の読み方
も参考になります。
最初に確認する書類とロット情報
電気測定を始める前に、納入品と関連書類を照合します。型式名が似ていても、容量、化学系、端子構造、最大電流が異なることがあるためです。
- メーカー名と正式なセル型式
- 仕様書の文書番号、改訂番号、発行日
- 注文番号、納品数量、梱包数量
- 製造ロット、日付コード、工場コード
- 承認済みサプライヤーとの一致
- 出荷検査成績書またはCoA
- 必要な安全試験、輸送、材料関連の文書
- 保管条件と輸送履歴
- 仕様変更通知の有無
PKCELLが公開している認証関連情報については、
バッテリー認証・品質コンプライアンスページ
で確認できます。実際の適用範囲は、採用するセル型式、パック構成、販売地域ごとに確認が必要です。
受入検査で確認する主な項目
| 検査項目 | 主な目的 | 一般的な検査方法 | 重要な注意点 |
|---|---|---|---|
| 外観 | 輸送損傷、液漏れ、腐食、変形の検出 | 目視、照明、画像検査 | 損傷品は通電前に隔離する |
| 型式とロット | 誤納品と無断変更の防止 | 表示、バーコード、書類照合 | 個体と梱包の関連を記録する |
| OCV | SOCの整合性、異常セルのスクリーニング | 高入力抵抗の電圧計または電池テスター | 温度と休止時間を統一する |
| AC内部抵抗 | ロット内の抵抗ばらつき確認 | 指定周波数のAC抵抗計 | DC内部抵抗とは別の指標 |
| DC内部抵抗 | 実負荷に近い電圧降下の評価 | 規定した電流パルスによる測定 | SOC、温度、パルス条件を固定する |
| 容量 | 蓄えられる電荷量の確認 | 規定条件での充放電試験 | 試験電流、終止電圧、温度を合わせる |
| 寸法と質量 | 組立適合性と異常の検出 | ノギス、ゲージ、質量計 | 最大寸法と測定位置を定義する |
| 自己放電 | 微小短絡や異常な電圧低下の検出 | 一定期間後のOCV変化を比較 | 保管温度と経過時間を管理する |
OCVを確認する方法
OCVとは
OCVはOpen Circuit Voltageの略で、外部負荷を接続していない状態の開回路電圧です。受入検査では、輸送時SOCの整合性、過放電、異常な自己放電、ロット内の外れ値を確認するために使用されます。
OCVは短時間で測定できるため全数検査へ導入しやすい一方、OCVだけで容量や健全性を断定することはできません。同じ電圧を示すセルでも、容量や内部抵抗が異なる場合があります。
OCV測定の基本手順
- セル型式、ロット、極性、外観を確認する
- 規定された温度範囲でセルを安定させる
- 充電、放電、輸送直後の場合は規定時間休止させる
- 校正済みの測定器と清潔な接触治具を使用する
- 正極と負極の接触位置と接触圧を統一する
- 個体番号、測定値、温度、日時、測定器番号を保存する
- 仕様限界とロット分布の両方を確認する
OCVは測定した瞬間の電圧だけでなく、「いつ、どの温度で、どのような休止状態で測ったか」とセットで記録します。
OCVの外れ値が示す可能性
- 輸送時SOCのばらつき
- 長期保管または不適切な保管条件
- 異常な自己放電
- 過放電したセル
- 異なるロットや型式の混入
- 端子接触または測定器の問題
低いOCVが1回測定されただけで直ちに原因を断定せず、接触状態と測定器を確認して再測定します。それでも異常が続く場合は対象品を隔離し、定められた不適合処理へ進みます。
内部抵抗を確認する方法
内部抵抗は、負荷時の電圧降下、発熱、出力性能、並列セル間の電流分担に影響します。ただし、内部抵抗は固定された単一の数値ではなく、測定方法、SOC、温度、休止時間によって変化します。
AC内部抵抗
AC内部抵抗は、小さな交流信号をセルへ加えて測定します。セル生産や受入工程では、指定周波数で短時間に測定できるため、ロット内の比較や外れ値検出に適しています。
重要なのは、周波数と測定条件を固定することです。例えば1kHzで測定した値を、別の周波数やDCパルスで測定した値と直接比較することはできません。
DC内部抵抗
DC内部抵抗は、規定した電流変化に対する電圧変化から推定します。
DC内部抵抗は実際の負荷時電圧降下を検討するうえで有用ですが、試験電流、パルス時間、電圧を読み取るタイミング、SOC、温度を同一にする必要があります。
| 比較項目 | AC内部抵抗 | DC内部抵抗 |
|---|---|---|
| 主な用途 | 高速な全数スクリーニング | 負荷時電圧降下の評価 |
| 測定方法 | 指定周波数の交流信号 | 規定した電流ステップまたはパルス |
| 測定時間 | 比較的短い | 条件設定と休止管理が必要 |
| 主な注意点 | 周波数と治具を統一する | SOC、温度、時間条件を統一する |
| 相互比較 | AC値とDC値を同じ内部抵抗として直接比較しない | |

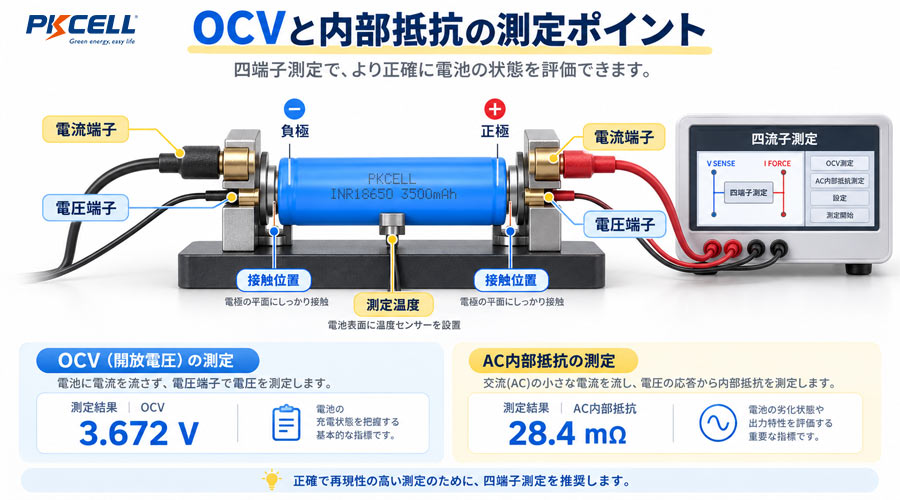

四端子測定が重要な理由
セルの内部抵抗は小さいため、測定ケーブルや接触部分の抵抗が結果へ影響します。電流を流す端子と電圧を測定する端子を分ける四端子方式は、リード線や接触抵抗の影響を抑えるために有効です。
治具の汚れ、摩耗、接触圧、端子位置が変わると、同じセルでも測定値が変わることがあります。基準サンプルによる始業確認、定期校正、測定システム解析を検査計画へ含めてください。
内部抵抗の詳細については、
PKCELLのセル内部抵抗ガイド
で、AC測定、DC測定、電圧降下、パック整合性の関係を解説しています。
容量を確認する方法
容量試験は、セルが規定条件で取り出せる電荷量を確認する試験です。OCVや内部抵抗より時間がかかるため、全数ではなく抜取検査として実施されることがあります。
容量試験の基本フロー
- 採用するセル仕様書の充電条件を確認する
- 指定された電流と上限電圧で充電する
- 仕様書で定められた充電終止条件まで充電する
- 指定温度で規定時間休止させる
- 規定の放電電流で終止電圧まで放電する
- 放電中の電流と時間から容量を求める
- 必要に応じて放電エネルギーと温度も記録する
電流が変化する試験では、測定器が電流を時間積分して容量を算出します。異なる公称電圧のセルや実際に利用できるエネルギーを比較する場合は、AhだけでなくWhも確認します。
容量試験で固定すべき条件
- 充電方式と充電電流
- 上限電圧と充電終止電流
- 充電後の休止時間
- 放電電流またはCレート
- 放電終止電圧
- セル温度と周囲温度
- 許容するサイクル数
- 測定器の精度と校正状態
仕様書に標準容量、代表容量、最小容量が記載されている場合、意味を区別してください。量産設計と受入基準には、契約上合意した保証値または最小値を使用し、代表値だけで合否を判断しないことが重要です。
自己放電とソフトショートの確認
OCVが受入時に正常でも、保管中に異常な速度で低下するセルがあります。そのため、高い信頼性が必要な用途では、一定期間保管した後にOCVを再測定し、電圧変化を比較します。
この試験では、初回と再測定時の温度、休止条件、測定器、接触方法を統一します。異常なOCV低下は自己放電や内部の微小短絡を示す可能性がありますが、OCV低下だけで原因を確定することはできません。
保管期間や許容変化量に共通の万能値はありません。セルメーカーの仕様、製品リスク、事前評価データ、品質協定に基づいて設定してください。
全数検査と抜取検査をどう分けるか
すべての検査を全セルへ実施すると、設備、時間、在庫回転、セルへの負荷が大きくなります。実務では、高速で非破壊の項目と、時間を要する性能試験を分けて管理します。
| 検査レベル | 検査項目の例 | 主な目的 |
|---|---|---|
| 書類・梱包確認 | 型式、数量、ロット、書類、梱包損傷 | 誤納品と輸送異常の検出 |
| 高速な全数検査 | 外観、極性、OCV、AC内部抵抗、表示 | 個体異常と外れ値の除去 |
| ロット抜取検査 | 寸法、質量、容量、DC内部抵抗 | ロット性能と仕様適合性の確認 |
| 定期・強化検査 | 自己放電、温度特性、高負荷、寿命評価 | 工程変化と長期性能の監視 |
抜取数と合否判定方式は、ロットサイズ、品質履歴、故障の重大性、適用規格、顧客要求に基づいて品質協定で定義します。新規サプライヤー、仕様変更後、異常発生後は検査水準を強化することがあります。
ロット平均だけでなく分布を見る
平均値が仕様内でも、分布の端に異常セルが存在する可能性があります。OCV、内部抵抗、容量について、平均、最大、最小、標準偏差、外れ値、ロット間推移を確認します。
ただし、統計的な管理限界と製品仕様限界は同じではありません。統計的に外れ値でなくても仕様外なら不適合です。反対に、統計的な外れ値を自動的に廃棄する前に、測定異常、ロット混在、実際のセル異常を調査します。
パックに使用するセルをOCVや内部抵抗でグループ分けする場合も、選別によって不良を隠さないことが重要です。セルマッチングは、適合品のばらつきを管理する手段であり、不適合セルを使用可能にする方法ではありません。
不適合が見つかった場合の対応
- 対象ロットを隔離する：未検査品や合格品との混在を防ぎます。
- 測定系を確認する：校正、治具、接触、測定条件、作業記録を確認します。
- 再測定する：手順で認められた方法に従い、異なる測定器や基準サンプルも使用します。
- 影響範囲を特定する：同一ロット、同一梱包、同一製造日時の範囲を確認します。
- サプライヤーへ連絡する：測定データ、写真、個体番号、条件を共有します。
- 処置を承認する：返品、選別、特別採用、廃棄は権限者が判断します。
- 再発防止を確認する：原因分析、是正処置、次回ロットの強化検査を管理します。
変形、膨張、液漏れ、腐食、異臭、絶縁損傷、異常発熱があるセルは、通常の電気検査へ流さず、施設の安全手順に従って隔離してください。短絡、過充電、過放電、保護機能のバイパスを伴う試験は、適切な設備と資格を持つ担当者だけが実施してください。
受入検査記録に残すべき情報
- セルメーカーと正式な型式
- サプライヤー、注文番号、入荷日
- 製造ロットと日付コード
- 検査数量と抜取方法
- 個体番号または追跡可能な識別情報
- OCV、内部抵抗、容量、寸法、質量
- 測定温度、SOC、休止時間
- 試験電流、周波数、終止電圧
- 測定器、治具、校正期限
- 合否結果と承認者
- 不適合内容、隔離場所、処置結果
- 仕様書と検査手順の改訂番号
セル選定、受入検査、パック組立、容量試験、最終検査まで含むOEM開発については、
PKCELLのOEMバッテリー開発・品質管理
を確認できます。
検査条件を含むバッテリー調達をご相談ください
セル型式、電圧、容量、負荷電流、年間数量、受入検査項目、サンプリング条件、必要書類をご共有ください。PKCELLがセル選定、カスタムパ���ク、試作評価、量産品質管理についてご提案します。
よくある質問
OCVが正常なら良品と判断できますか？
OCVだけでは判断できません。容量不足、内部抵抗の異常、負荷時性能、内部欠陥がOCVへ明確に現れない場合があります。外観、内部抵抗、容量、自己放電などと組み合わせて評価します。
AC内部抵抗とDC内部抵抗は同じですか？
同じではありません。AC内部抵抗は指定周波数の交流信号で測定し、DC内部抵抗は電流ステップに対する電圧変化から推定します。異なる方法で得た数値を直接比較してはいけません。
容量試験は全数実施すべきですか？
必要性は製品リスク、数量、設備、サプライヤー実績、品質協定によって異なります。OCVとAC内部抵抗を全数検査し、容量をロットごとに抜取検査する方法がありますが、固定のルールではありません。
異なるロットのセルを同じパックに使えますか？
ロットが違うだけで直ちに使用不可とは限りませんが、容量、OCV、内部抵抗、製造履歴の違いを確認する必要があります。混用条件は設計承認と品質管理手順で定義してください。
受入検査基準はサプライヤーの仕様書だけで十分ですか？
仕様書は重要な基準ですが、実際の用途、パック設計、故障リスク、承認サンプル、品質協定も必要です。測定方法、温度、SOC、休止時間、抜取数、不適合処理まで文書化します。
まとめ
リチウムイオン電池の受入検査では、OCV、内部抵抗、容量を個別に見るのではなく、それぞれの役割と限界を理解して組み合わせることが重要です。OCVとAC内部抵抗は高速スクリーニングに適し、容量試験とDC内部抵抗は実際の性能確認に役立ちます。
検査条件を統一し、ロット分布、トレーサビリティ、不適合処理まで管理することで、パック組立後の電圧ばらつき、早期遮断、発熱、容量不足のリスクを減らせます。
