リチウムイオン電池のセルマッチングとは？容量・電圧・内部抵抗を揃える理由
複数のリチウムイオンセルを直列または並列に接続する場合、同じ型式のセルを集めるだけでは十分とは限りません。容量、電圧、内部抵抗、自己放電特性に大きな差があると、一部のセルへ負担が集中し、使用可能容量の低下、早期遮断、発熱、寿命差につながる可能性があります。
こうしたセル間のばらつきを管理する工程がセルマッチングです。本記事では、なぜセルを揃える必要があるのか、直列と並列で影響がどう違うのか、どのような条件で選別すべきかを解説します。
セルマッチングでは、同一メーカー、同一型式、同一仕様の適合セルを前提に、容量、OCV、SOC、内部抵抗、自己放電、製造ロットなどを比較します。目的は数値を完全に同一にすることではなく、用途に応じて定めた管理幅の中へセルを揃え、パック内の電気的・熱的な偏りを抑えることです。
セルマッチングとは何か
セルマッチングとは、バッテリーパックへ組み込むセルを測定し、特性の近いセル同士を選別して組み合わせる工程です。英語ではCell Matching、Cell Sorting、Cell Gradingなどと表現されます。
一般的な確認項目には、次のようなものがあります。
- メーカー、型式、化学系、セル構造
- 製造ロットと日付コード
- 開回路電圧であるOCV
- 充電状態であるSOC
- 実測容量
- AC内部抵抗またはDC内部抵抗
- 自己放電によるOCV変化
- 寸法、質量、外観
- 使用履歴、保管履歴、経過年数
マッチングは、不適合セルを使用可能にする作業ではありません。最初に仕様外品、損傷品、異常な自己放電を示すセルを除外し、その後、適合セルの中から特性の近いものを組み合わせます。
セル仕様書の容量、電圧、内部抵抗を正しく比較する方法は、PKCELLの
リチウムイオンセル仕様書の読み方
でも解説しています。
容量・電圧・内部抵抗を揃える理由
| マッチング項目 | 大きな差がある場合の影響 | 確認時の重要条件 |
|---|---|---|
| 容量 | 低容量セルが先に満充電または放電終止へ到達する | 充放電電流、温度、終止電圧 |
| OCV・SOC | 充電開始時からセル電圧差が生じ、並列接続時には均等化電流が流れる可能性がある | 休止時間、温度、直近の充放電履歴 |
| 内部抵抗 | 電圧降下、発熱、並列電流分担に差が生じる | AC・DC方式、周波数、パルス時間、SOC |
| 自己放電 | 保管中にSOC差が拡大し、長期的なアンバランスにつながる | 保管時間、保管温度、初期OCV |
| ロット・使用履歴 | 材料、工程、劣化状態の違いによって将来の挙動が揃わない可能性がある | 製造日、供給元、保管条件、サイクル履歴 |
容量差があると使用可能容量が減る
直列接続されたセルには同じ電流が流れます。容量が小さいセルは、充電時には他のセルより早く上限電圧へ達し、放電時には早く下限電圧へ達します。
BMSは、いずれかのセルが上限または下限へ到達すると、セルを保護するためパック全体の充電や放電を停止します。そのため、他のセルにエネルギーが残っていても利用できません。
直列パックの実用性能は、平均的なセルではなく、最も早く限界へ到達するセルに制約されます。
電圧差はSOC差を示す場合がある
同一型式のセルを同じ温度と十分な休止時間で測定した場合、OCVの差はSOC差を見つける手掛かりになります。ただし、リチウムイオンセルのOCVとSOCの関係は化学系によって異なり、平坦な電圧領域では小さな電圧差だけからSOC差を正確に推定できないことがあります。
電圧の異なるセルを不用意に並列接続すると、電圧を均一化しようとする電流がセル間に流れる可能性があります。並列接続前の電圧条件は、承認された製造手順に従って管理する必要があります。
内部抵抗差は電圧降下と発熱差を生む
セルに電流が流れると、内部抵抗によって電圧降下と発熱が発生します。簡易的な関係は次のとおりです。
直列パックでは、内部抵抗が高いセルほど同じ電流で大きな電圧降下と発熱が発生します。そのセルが先にBMSの低電圧しきい値へ到達し、パックを早期停止させる可能性があります。
並列パックでは、セル端子電圧は共通になりますが、電流が均等に分かれるとは限りません。セルと接続経路の抵抗が低い枝には、より多くの電流が流れる可能性があります。
内部抵抗の詳しい測定条件については、
PKCELLのセル内部抵抗とパック整合性ガイド
をご覧ください。
直列接続と並列接続で影響はどう違うか

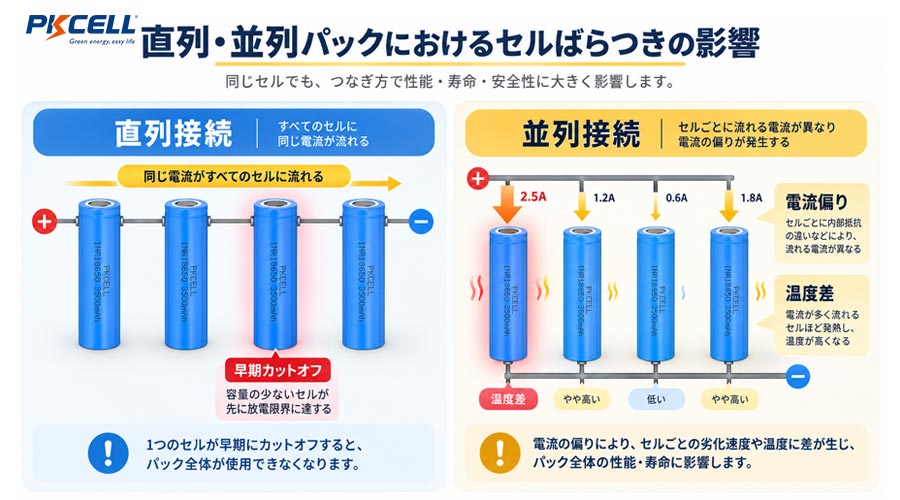

直列接続では弱いセルがパック全体を制限する
直列接続はパック電圧を高めますが、各セルには同じパック電流が流れます。容量、SOC、内部抵抗に差があると、セル電圧の変化が揃わなくなります。
- 低容量セルが充電上限へ早く到達する
- 低容量セルが放電下限へ早く到達する
- 高抵抗セルの負荷時電圧が大きく低下する
- 一部のセルだけ温度が高くなる
- BMSが予定より早く充放電を停止する
- パックの利用可能容量が減少する
並列接続では電流分担の偏りに注意する
並列接続は容量と電流供給能力を増やすために使用されます。理想的にはパック電流を並列セル数で均等に分担しますが、内部抵抗や接続抵抗が異なると電流が偏ります。
実際の枝抵抗には、セル内部抵抗、タブ、溶接部、バスバー、ヒューズ、導体形状が含まれます。セルを選別しても配線構造が非対称なら、電流分担は不均一になります。
セル選別と直並列構成を含む設計については、PKCELLの
カスタムバッテリーパック設計ガイド
も参考になります。

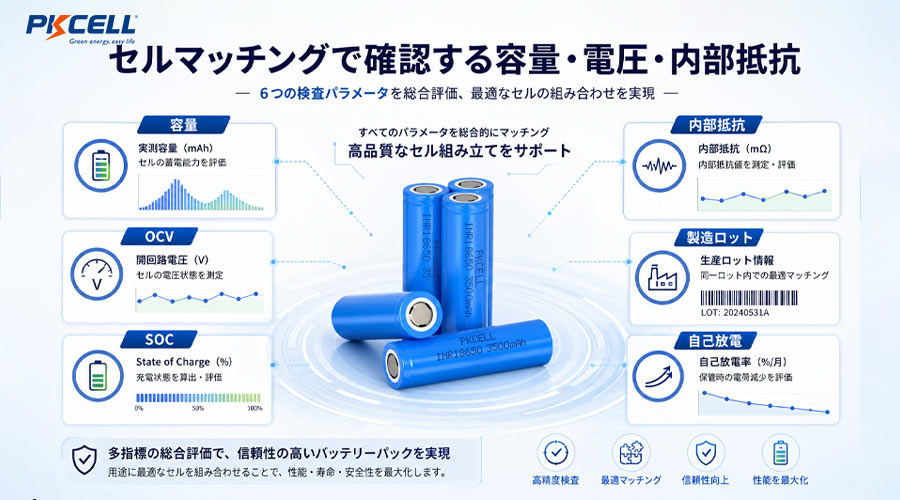

セルマッチングで確認する主要項目
1. 同一メーカー・同一型式
外形寸法や公称容量が同じでも、メーカーや型式が異なれば、化学系、電圧曲線、内部抵抗、最大電流、温度特性、劣化挙動が異なる可能性があります。
基本的には、同一メーカー、同一型式、同一仕様改訂のセルを使用します。無断で代替セルを混在させないよう、部品番号と承認サプライヤーを管理してください。
2. 製造ロットと日付コード
同一ロットのセルは、材料、設備、製造時期、検査条件を共有している可能性が高く、トレーサビリティも確保しやすくなります。
異なるロットを組み合わせる必要がある場合は、OCV、容量、内部抵抗、自己放電を比較し、承認された混用基準を満たすことを確認します。
3. OCVとSOC
OCVは、外部負荷を接続していない状態の開回路電圧です。測定前の休止時間、温度、充放電履歴を統一しなければ、正しい比較はできません。
OCVは高速な全数選別に適していますが、OCVが近いだけで容量や内部抵抗まで一致しているとは限りません。
4. 容量
容量は、セル仕様書で定められた充電方法、休止時間、放電電流、終止電圧、温度で測定します。異なる条件で得られた容量値を同じ基準で比較してはいけません。
高い信頼性が必要なパックでは全数測定を検討できますが、生産数量や用途によっては、ロット抜取試験と工程データを組み合わせる方法もあります。
5. AC内部抵抗またはDC内部抵抗
AC内部抵抗は高速スクリーニングに適しています。DC内部抵抗は、規定された電流ステップに対する電圧変化を使い、実負荷に近い電圧降下を評価します。
AC値とDC値は異なる測定方法による数値です。測定方式、周波数またはパルス条件、SOC、温度、治具を固定して比較してください。
6. 自己放電
初回測定時にOCVが正常でも、保管中に異常な速度で電圧が低下するセルがあります。一定期間、同一温度で保管した後にOCVを再測定すると、異常な自己放電を検出する手掛かりになります。
セルマッチングの実務フロー
- 仕様を固定する：メーカー、型式、仕様改訂、供給元、ロットの使用条件を決めます。
- 受入検査を行う：外観、表示、寸法、質量、OCV、内部抵抗を確認します。
- 測定条件を統一する：温度、SOC、休止時間、測定器、治具、接触位置を固定します。
- 仕様外品を除外する：マッチング前に損傷品や異常値を持つセルを隔離します。
- 容量を確認する：契約仕様と用途に応じて全数または抜取で測定します。
- OCVと内部抵抗で分類する：承認された管理幅に従ってグループ分けします。
- 自己放電を確認する：必要に応じて保管前後のOCV変化を比較します。
- 適合セルを組み合わせる：同じグループ内のセルでパックを構成します。
- 接続経路を均等化する：溶接、バスバー、配線による抵抗差を抑えます。
- 完成パックを検証する：セル電圧差、容量、負荷時電圧、温度、BMS動作を確認します。
マッチング基準はどのように決めるか
すべてのリチウムイオンセルに適用できる共通の容量差、電圧差、内部抵抗差はありません。必要な管理幅は、次の条件によって変わります。
- セルの化学系と型式
- 直列数と並列数
- 連続電流とピーク電流
- 機器の最低動作電圧
- BMSの上限・下限電圧と測定精度
- 目標運転時間と製品寿命
- 充電、放電、保管温度
- 故障時の影響と製品リスク
- セルメーカーの仕様と品質データ
- 量産工程の測定能力
最初にセルメーカーの仕様限界で不適合品を除外し、そのうえで試作評価、ロット分布、測定システムのばらつき、寿命試験からマッチング幅を設定します。
管理幅だけでなく、測定方法も図面や検査基準へ記載してください。内部抵抗値だけを指定しても、周波数、SOC、温度、測定器が異なれば同じ判定を再現できません。
セルマッチングとBMSバランシングの違い
セルマッチングとセルバランシングは、どちらもセル間差を管理しますが、役割が異なります。
| 比較項目 | セルマッチング | BMSセルバランシング |
|---|---|---|
| 実施時期 | 主にパック組立前 | 主にパック充電中または運用中 |
| 主な目的 | 特性の近いセルを組み合わせる | 直列セル間のSOC差を調整する |
| 調整対象 | 容量、OCV、内部抵抗、自己放電など | 主にセル電圧とSOC |
| 容量不足の修復 | できないため不適合品を除外する | できない |
| 高い内部抵抗の修復 | できないため選別または除外する | できない |
パッシブバランシングは、電圧の高いセルから一部のエネルギーを抵抗で消費し、直列セルのSOCを揃えます。しかし、低容量セルの容量を増やしたり、高い内部抵抗を下げたりすることはできません。
したがって、BMSがあることを理由にセルマッチングを省略するのは適切ではありません。初期セル差を抑えたうえで、BMSが使用中に生じるSOC差を管理する構成が基本です。
よくあるセルマッチングの失敗
- OCVだけで選別する：容量差や内部抵抗差を見逃す可能性があります。
- 異なるメーカーや型式を混ぜる：電圧曲線、温度特性、劣化挙動が揃わない可能性があります。
- 新品と使用済みセルを混ぜる：容量、抵抗、自己放電、寿命履歴が一致しません。
- AC抵抗とDC抵抗を比較する：測定原理が異なる数値を同じ基準として扱っています。
- 測定温度を管理しない：内部抵抗や電圧の差がセルではなく温度差によって生じます。
- マッチングで不良品を救済する：仕様外セルは適合セルとは別に処理する必要があります。
- 接続抵抗を無視する：セルを揃えても溶接やバスバーで電流偏りが発生します。
- BMSへ依存する：バランシングでは容量不足や高抵抗を修復できません。
- 記録を残さない：不具合発生時にロットや測定履歴を追跡できません。
電圧やSOCが大きく異なるセルを不用意に並列接続しないでください。膨張、液漏れ、異臭、腐食、絶縁損傷、異常発熱があるセルは使用せず、施設の安全手順に従って隔離してください。セルの充放電、選別、溶接、パック組立は、適切な設備と手順を持つ技術者が実施する必要があります。
量産記録に残すべき情報
- セルメーカー、型式、仕様改訂
- 製造ロットと日付コード
- 受入日、供給元、保管条件
- 個体識別番号
- OCVと測定日時
- 容量と試験条件
- 内部抵抗と測定方式
- 測定時のSOC、温度、休止時間
- 自己放電試験の前後データ
- 選別グループと使用パック番号
- 測定器、治具、校正情報
- 不適合内容と処置記録
セル選定、マッチング、BMS、ワイヤー、コネクタ、試作検証まで含むパック開発は、
PKCELLのカスタムバッテリーパックサービス
で相談できます。高い放電性能が必要な場合は、
高レートセルの製品ライン
もご確認ください。
セルマッチングを含むOEMパック開発をご相談ください
必要電圧、容量、直並列構成、連続電流、ピーク電流、温度範囲、目標寿命、年間数量をご共有ください。PKCELLがセル選定、受入検査、マッチング、BMS、完成パック評価を含む仕様を検討します。
よくある質問
セルの電圧が同じならマッチング済みと判断できますか？
いいえ。OCVが近くても、容量、内部抵抗、自己放電、劣化状態が異なる場合があります。電圧は重要な項目ですが、単独では十分ではありません。
異なる製造ロットのセルを混ぜてもよいですか？
原則は同一ロットまたは承認されたロット構成が管理しやすい方法です。異なるロットを使用する場合は、容量、OCV、内部抵抗、自己放電を比較し、品質基準で混用条件を定めます。
セルマッチングの許容差はどれくらいですか？
すべてのセルに共通する万能な許容差はありません。セル型式、直並列構成、負荷、温度、BMS精度、目標寿命、測定能力に基づいて設定します。
BMSがあればセルマッチングは不要ですか？
不要にはなりません。BMSのバランシングは主にSOC差を調整します。容量不足、高い内部抵抗、異常な自己放電を修復することはできません。
中古セルと新品セルを同じパックに使えますか？
推奨されません。中古セルは使用履歴、容量、内部抵抗、自己放電、寿命残量が不明確になりやすく、新品セルとの組み合わせで大きなばらつきが生じる可能性があります。
まとめ
リチウムイオン電池のセルマッチングは、容量、OCV、SOC、内部抵抗、自己放電、ロット履歴が近い適合セルを組み合わせる工程です。直列パックでは最も早く限界へ達するセルが利用可能容量を制限し、並列パックでは抵抗差が電流分担の偏りにつながります。
正しいマッチングには、統一された測定条件、明確な管理幅、ロット追跡、対称的な接続設計、完成パックでの負荷試験が必要です。
