バッテリーパックのワイヤーサイズはどう決める？AWG・電流・電圧降下を解説
バッテリーパックのワイヤーが細すぎると、負荷時の電圧降下、発熱、出力不足、コネクタ周辺の温度上昇が起こりやすくなります。一方、必要以上に太いワイヤーは、コスト、重量、曲げにくさ、組立スペースの問題を招きます。
適切なワイヤーサイズは、AWG番号や電流値だけでは決められません。連続電流、ピーク電流、往復の配線長、許容電圧降下、周囲温度、束線状態、絶縁材、端子、ヒューズを一体として評価する必要があります。
バッテリーパックのワイヤーは、最初に連続電流に対する温度上昇を確認し、次にピーク電流と配線長から電圧降下を計算します。そのうえで、絶縁材の温度定格、束線、コネクタ、圧着端子、ヒューズ、曲げ半径、量産時の組立性を確認して最終決定します。

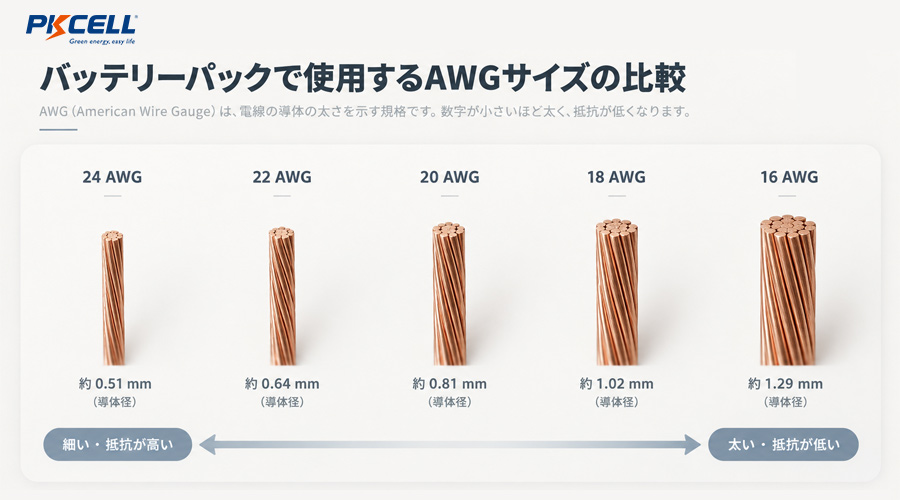

AWGとは何か
AWGはAmerican Wire Gaugeの略で、電線導体の太さを表す規格です。AWGでは、数字が小さいほど導体が太く、抵抗が低くなります。例えば、16 AWGは20 AWGより太い電線です。
AWG番号だけでなく、導体断面積、導体材料、素線構成、絶縁材、完成外径も確認してください。同じAWGでも、柔軟性、耐熱性、耐摩耗性、外径、圧着条件は製品によって異なります。
| AWG | 公称導体断面積 | 銅導体の参考抵抗 | 一般的な比較 |
|---|---|---|---|
| 24 AWG | 約0.205平方ミリメートル | 約84.3ミリオーム毎メートル | 細く柔軟だが、高電流や長い配線では電圧降下が増えやすい |
| 22 AWG | 約0.326平方ミリメートル | 約52.8ミリオーム毎メートル | 比較的低い電流や短い内部配線の候補 |
| 20 AWG | 約0.518平方ミリメートル | 約33.5ミリオーム毎メートル | 中程度の電流を扱う小型パックで使用されることがある |
| 18 AWG | 約0.823平方ミリメートル | 約21.0ミリオーム毎メートル | 20 AWGより電圧降下と発熱を抑えやすい |
| 16 AWG | 約1.31平方ミリメートル | 約13.2ミリオーム毎メートル | より高い電流や長い配線の候補になる |
表の抵抗値は銅導体を比較するための参考値です。許容電流表ではありません。最終設計には、実際に採用する電線メーカーの仕様値を使用してください。
AWG番号はワイヤー選定の出発点です。安全な許容電流をAWG番号だけから決定することはできません。

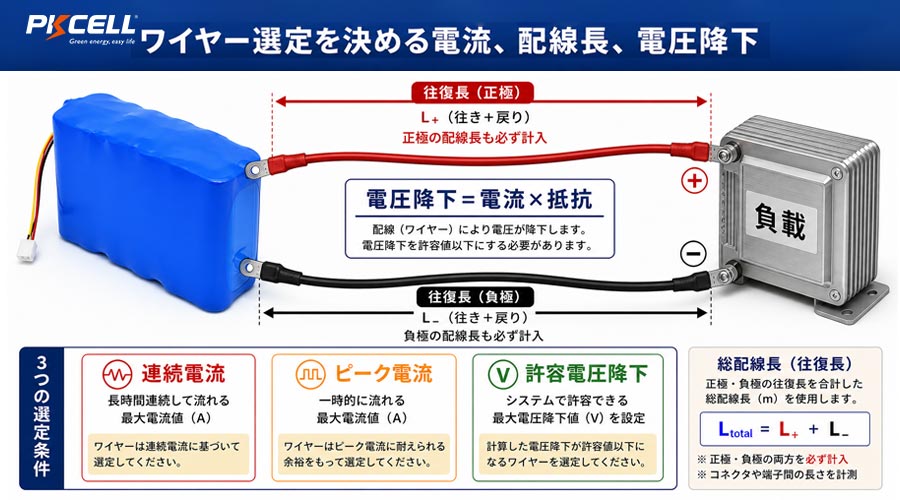

ワイヤーサイズを決める3つの基本条件
1. 連続電流とピーク電流
連続電流はワイヤーの持続的な温度上昇を決める主要条件です。ピーク電流は、モーター起動、無線送信、ヒーター投入などで発生する一時的な電圧降下に大きく影響します。
次の負荷条件を分けて記録してください。
- 通常動作時の平均電流
- 最大連続電流
- ピーク電流と継続時間
- ピークの繰り返し間隔
- モーターの起動電流と拘束電流
- 充電電流と回生電流
- 複数機能が同時に動作する場合の合計電流
バッテリーセルの放電能力も同じ負荷を満たす必要があります。高出力機器では、
PKCELLの高レートバッテリー
とワイヤー、BMS、コネクタを一体として検討してください。
2. プラス線とマイナス線を合わせた配線長
一般的な2線式DC回路では、電流はプラス線を通って負荷へ流れ、マイナス線を通って戻りま��。そのため、電圧降下の計算では片道の距離ではなく、往復の導体長を使用します。
バッテリーと機器の距離が0.6メートルで、プラス線とマイナス線が同じ長さなら、計算に使用する総配線長は1.2メートルです。ケース内部の引き回しや外部延長ケーブルも含めます。
3. 許容できる電圧降下
ワイヤーの抵抗による電圧降下は、次の式で概算できます。
許容値は、パック電圧、機器の最低動作電圧、BMSの低電圧保護、負荷の種類によって異なります。低電圧システムでは、同じ0.2Vの損失でも影響が大きくなります。
また、機器が実際に受ける電圧は、ワイヤーだけでなく、セル内部抵抗、BMS、ヒューズ、スイッチ、コネクタ、基板パターンによる損失の合計です。詳しくは
セル内部抵抗と電圧降下の解説
をご覧ください。
12Vクラスのパックで比較する計算例
設計条件
- バッテリーパック：12Vクラス
- 連続負荷電流：8A
- 片道の配線長：0.6メートル
- 往復の総配線長：1.2メートル
- 導体：銅
- BMS、コネクタ、端子の損失は計算から除外
| ワイヤー | 往復抵抗 | 8A時の電圧降下 | 12Vに対する割合 | ワイヤー損失 |
|---|---|---|---|---|
| 20 AWG | 約40.2ミリオーム | 約0.322V | 約2.68パーセント | 約2.57W |
| 18 AWG | 約25.2ミリオーム | 約0.202V | 約1.68パーセント | 約1.61W |
| 16 AWG | 約15.8ミリオーム | 約0.127V | 約1.06パーセント | 約1.01W |
この比較では16 AWGの電圧降下と電力損失が最も小さくなります。しかし、これだけで16 AWGが最終選択になるわけではありません。温度上昇、コネクタ適合性、曲げ半径、ケース内スペース、振動、重量、コストも確認する必要があります。
この数値は計算方法を説明するための参考例であり、特定のPKCELL製品仕様ではありません。
AWG別の許容電流表だけで選べない理由
インターネット上にはAWG別の許容電流表が多数ありますが、表によって数値が違うことがあります。これは、許容電流が次の条件によって変わるためです。
- 導体が銅、すずめっき銅、その他の材料のどれか
- 単線、より線、細径より線の違い
- 絶縁材の許容温度
- 周囲温度
- 密閉ケース内か自由空間か
- 複数のワイヤーを束ねているか
- 連続負荷か短時間負荷か
- 放熱できる表面や部品に接触しているか
- 製品に適用される規格や安全要求
したがって、一般表は候補を絞るために使用し、最終的には採用する電線の正式な仕様書、適用規格、完成品での温度試験によって判断します。
ワイヤー以外に確認すべき部品
コネクタと圧着端子
ワイヤーが十分に太くても、コネクタや端子の定格が低ければ、接点で電圧降下と発熱が発生します。端子は選択したAWG、導体構成、絶縁外径に適合している必要があります。
圧着高さ、引張強度、導体の露出量、工具、端子位置も品質へ影響します。はんだを追加すれば不適切な圧着を補えるとは限らず、曲げ応力が集中することもあります。
BMSと基板パターン
BMSの連続電流定格だけでなく、MOSFETのオン抵抗、基板パターン、シャント抵抗、端子、温度上昇を確認します。BMSの過電流遮断値は保護境界であり、ワイヤーの通常運転電流を決める数値ではありません。
ヒューズ
ヒューズは、異常電流が流れたときにワイヤーとシステムを保護できるように選定します。通常負荷や短い起動電流では不要動作せず、ワイヤーが危険な温度へ達する前に回路を遮断できるよう、時間と電流の特性を協調させる必要があります。
絶縁材と使用環境
ワイヤーの仕様には導体だけでなく、絶縁材の温度、電圧、耐摩耗性、耐薬品性、難燃性も含まれます。屋外、車載、医療、湿度の高い環境では、用途に応じた材料と構造が必要です。
実務で使えるワイヤー選定手順
- 電圧範囲を確認する：満充電電圧、公称電圧、放電末期電圧、機器の最低入力電圧を整理します。
- 負荷電流を測定する：平均、連続、ピーク、起動、拘束、充電、回生電流を確認します。
- 往復の配線長を求める：ケース内部の実際の引き回しと外部ケーブルを含めます。
- 電圧降下予算を決める：セル、BMS、ヒューズ、ワイヤー、コネクタへ許容損失を配分します。
- AWG候補を計算する：実際の電線抵抗を使用し、連続負荷とピーク負荷の両方を確認します。
- 熱条件を確認する：周囲温度、束線、密閉状態、隣接する発熱部品を考慮します。
- 端子とコネクタを合わせる：AWG、絶縁外径、接点定格、圧着工具を統一します。
- ヒューズとBMSを協調させる：通常動作、過負荷、短絡時の応答を確認します。
- 量産仕様で試験する：最大連続負荷、反復ピーク、低SOC、高温、低温で電圧と温度を測定します。
ワイヤー長、コネクタ、BMS、ケースまで指定したパックが必要な場合は、
PKCELLのバッテリーパックカスタマイズ項目
を確認できます。スマートホームやモーター搭載機器については、
スマートホーム向けバッテリーソリューション
も参考になります。
細すぎるワイヤーは、異常な電圧降下、絶縁材の劣化、コネクタの損傷、発熱につながる可能性があります。通電中のパックを不用意に分解したり、ヒューズやBMSをバイパスしたりしないでください。最終設計は、適用規格と部品メーカーの仕様に基づき、適切な設備を持つ技術者が検証してください。
見積もり依頼時に伝える情報
- 製品用途と使用環境
- 公称電圧と動作電圧範囲
- 平均電流と最大連続電流
- ピーク電流、継続時間、発生頻度
- 充電電流と回生電流
- プラス線とマイナス線の必要長
- 許容できる電圧降下
- 希望するAWGまたは導体断面積
- 絶縁材、耐熱性、柔軟性の要件
- コネクタ型式、極性、端子配列
- BMS、ヒューズ、NTC、通信機能
- パック寸法、年間数量、必要認証
ワイヤーとコネクタを含むカスタムパックをご相談ください
電圧、容量、連続電流、ピーク電流、配線長、コネクタ、使用温度、寸法をご共有ください。PKCELLがセル、BMS、ワイヤー、端子、保護回路を含むバッテリーパック仕様を検討します。
よくある質問
AWGの数字が大きいほど太いワイヤーですか？
いいえ。AWGでは数字が小さいほど導体が太くなります。例えば、16 AWGは18 AWGより太く、一般的に導体抵抗も低くなります。
AWG別の許容電流表をそのまま使用できますか？
候補選定の参考にはできますが、そのまま最終定格として使用することは推奨できません。絶縁材、周囲温度、束線、配線長、連続時間、適用規格によって許容条件が変わります。
電圧降下の計算には片道の長さを使いますか？
一般的な2線式DC回路では、プラス線とマイナス線を合わせた往復長を使用します。片道0.5メートルなら、通常は合計1.0メートルとして計算します。
ピーク電流に合わせてワイヤーを選ぶべきですか？
連続電流では主に温度上昇を確認し、ピーク電流では瞬間的な電圧降下、パルス時間、反復回数を確認します。どちらか一方だけで決めることはできません。
ワイヤーを太くすればすべて解決しますか？
いいえ。太いワイヤーは抵抗を減らせますが、セル、BMS、ヒューズ、コネクタ、溶接部がボトルネックなら、問題は残ります。電流経路全体の評価が必要です。
まとめ
バッテリーパックのワイヤーサイズは、AWG番号や最大電流だけでは決められません。連続電流に対する温度上昇、ピーク電流時の電圧降下、往復の配線長、絶縁材、束線、コネクタ、端子、ヒューズを総合的に評価します。
計算で候補を絞った後は、量産仕様に近い完成パックを使用し、最大負荷、低SOC、温度条件、反復ピークで電圧と温度を測定してください。
