バッテリーパックのピーク電流と連続放電電流の違いとは？選定時の注意点
モーターの起動時にバッテリーが停止する、負荷を上げると電圧が急低下する、仕様上の電流値を満たしているはずなのにBMSが遮断する。このような問題は、ピーク電流と連続放電電流を同じ意味で扱うことによって発生しがちです。
バッテリーパックを正しく選定するには、最大電流の数値だけでなく、電流が流れる時間、繰り返し間隔、温度、充電状態、BMS、配線、コネクタまで確認する必要があります。本記事では、両者の違いと実際の選定手順をわかりやすく解説します。
連続放電電流は、規定された温度や終止電圧などの条件下で持続的に取り出せる電流です。ピーク電流は、起動や無線送信などの短時間負荷に対応する電流であり、許容時間と休止時間が決められています。ピーク電流の数値だけを見て、連続運転に使用することはできません。

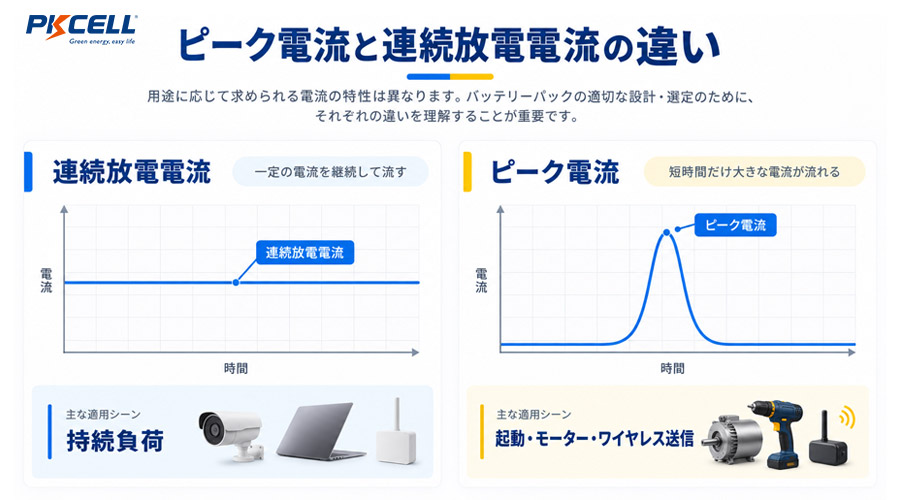

ピーク電流と連続放電電流の基本的な違い
連続放電電流とは
連続放電電流とは、セルまたはバッテリーパックが規定条件の範囲内で継続して供給できる放電電流です。英語では「Continuous Discharge Current」や「Maximum Continuous Discharge Current」と表記されます。
ただし、「連続」が無条件に永久運転できるという意味ではありません。メーカーのデータシートでは、周囲温度、セル温度、冷却条件、放電終止電圧などが指定される場合があります。最大定格は設計目標ではなく、超えてはならない境界として扱うことが重要です。
ピーク電流とは
ピーク電流とは、モーターの起動、ポンプ作動、通信、LED点灯、ヒーター投入などで発生する短時間の大電流です。「Peak Discharge Current」「Pulse Discharge Current」などと表記されます。
ピーク電流の仕様には、必ず時間条件が必要です。「40A」という数値だけでは、40Aを1秒間流せるのか、10秒間流せるのか判断できません。さらに、パルスの繰り返し回数、休止時間、開始時のSOC、温度、最低許容電圧も確認する必要があります。
| 比較項目 | 連続放電電流 | ピーク電流 |
|---|---|---|
| 主な用途 | 通常運転中の持続負荷 | 起動、加速、送信、瞬間的な高出力 |
| 継続時間 | 規定条件内で持続 | ミリ秒から数秒などの指定時間 |
| 主な制約 | 温度上昇、電圧降下、放熱 | パルス時間、休止時間、繰り返し回数 |
| 選定時の確認 | 最大値に対する設計余裕 | 電流値と時間条件の両方 |
| 誤使用の例 | 最大定格ぎりぎりで常時運転する | ピーク定格を連続定格として使用する |
「ピーク電流40A」という表記だけでは、バッテリーの適合性は判断できません。「40Aを何秒間、何回、どの温度とSOCで流せるか」まで確認して初めて比較できます。
Cレートから放電電流を計算する方法
放電能力はアンペアだけでなく、容量に対する倍率である「Cレート」で示されることがあります。基本的な計算式は次のとおりです。
例えば、容量3Ahのセルが連続2Cに対応している場合、計算上の連続放電電流は6Aです。ピーク5Cに対応している場合は15Aですが、ピーク許容時間が3秒なら、15Aを3秒以上流してよいという意味ではありません。
Cレートの基本については、PKCELLの
リチウムイオンバッテリーのCレート解説
も参考にしてください。
バッテリーパックの最大電流はセルだけでは決まらない
完成したバッテリーパックの放電能力は、セルの定格だけで決まりません。実際の上限は、電流経路にある最も弱い部品によって制限されます。
- セルの連続・ピーク放電能力
- BMSの連続電流定格、過電流検出値、検出遅延時間
- ヒューズの定格と遮断特性
- ニッケルストリップ、バスバー、溶接部の抵抗
- 電線の太さ、長さ、絶縁材の温度定格
- コネクタや端子の許容電流
- 基板パターンとBMS MOSFETの発熱
- ケース内部の放熱性と周囲温度
セルが30Aを供給できても、BMSの連続定格が15Aなら、パックを30A連続仕様として扱うことはできません。BMSはセル保護のために必要ですが、BMSの遮断値をパックの推奨運転電流と混同しないことも大切です。
電流値に合わせてセル、BMS、配線、コネクタを一体設計したい場合は、
PKCELLのカスタムバッテリーパックサービス
で仕様を相談できます。
直列・並列構成は放電電流にどう影響するか
直列接続は主に電圧を高める
セルを直列に接続するとパック電圧は高くなりますが、セル1本あたりの電流能力がそのまま増えるわけではありません。4本を直列にしても、同一電流がすべてのセルを流れます。
並列接続は電流と容量を分担する
セルを並列に接続すると、理想的には負荷電流を複数のセルで分担できます。2P構成でパック電流が20Aなら、理想上は各セルが10Aを担当します。
ただし、内部抵抗、温度、溶接品質、導体形状、SOC、セルの劣化状態が異なると、電流は均等に分配されません。単純にセル定格へ並列数を掛けるだけでなく、セルのマッチングと対称的な配線設計、実機温度測定が必要です。
4S2Pパックの簡易計算例
例として、1セルの定格が「連続10A、ピーク20A・5秒」の場合、2P部分の理論上限は連続20A、ピーク40A・5秒です。
しかし、BMSが「連続15A、ピーク30A・3秒」であれば、完成パックの上限は少なくとも連続15A、ピーク30A・3秒以下になります。さらに、配線、コネクタ、温度条件を考慮して設計余裕を設けます。
この数値は計算方法を示すための例であり、特定製品の仕様ではありません。
選定時に確認すべき7つのポイント
1. 実際の負荷プロファイルを測定する

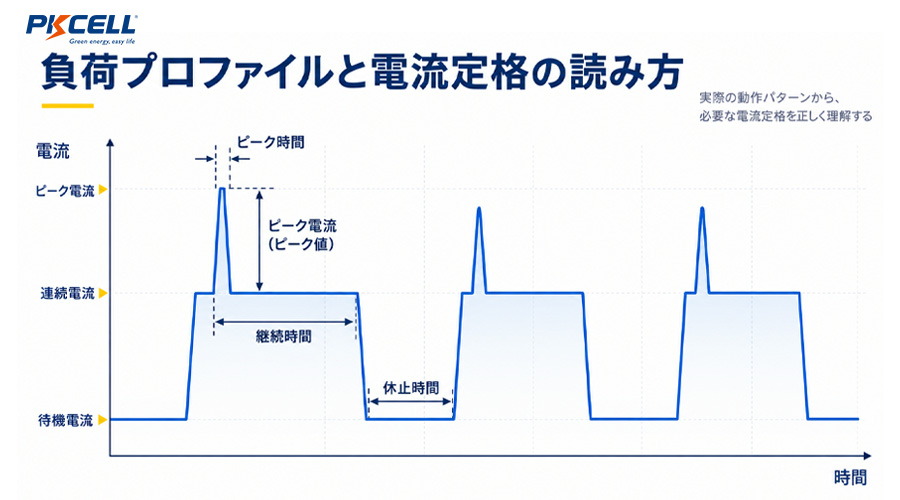

平均電流だけでなく、連続電流、最大ピーク、ピーク時間、繰り返し間隔、待機電流をバッテリー端子側で測定します。モーターを使用する機器では、起動電流や拘束電流も確認してください。
2. ピーク電流の時間条件を照合する
機器が25Aを5秒必要とするなら、「30A・1秒」のバッテリーでは条件を満たしません。電流値が大きいだけでは適合しないため、継続時間とデューティサイクルを照合します。
3. 低SOC時の電流増加と電圧降下を考慮する
定電力型の負荷では、バッテリー電圧が低下すると必要電流が増えることがあります。概算式は次のとおりです。
また、内部抵抗による電圧降下は概算で「電流×抵抗」となります。低SOC、低温、経年劣化では電圧降下が大きくなり、セルが空になる前にBMSや機器の低電圧保護が作動する場合があります。
4. 温度と放熱条件を確認する
抵抗発熱は概ね電流の二乗に比例します。同じ抵抗なら、電流が2倍になると発熱は約4倍です。密閉ケースや高温環境、連続するピーク負荷では、セルとBMSの温度上昇を実測する必要があります。
5. BMSの設定値を確認する
BMSについては、連続定格だけでなく、過電流検出値、検出までの遅延、復帰条件、MOSFET損失、温度センサー位置を確認します。瞬間的な突入電流で正常動作中に遮断されないことと、異常時に適切に保護できることの両方が必要です。
6. 設計余裕を確保する
生産品を最大定格ぎりぎりで運転すると、セルばらつき、温度、劣化、接触抵抗の増加によって余裕が失われます。必要な余裕は用途によって異なるため、想定寿命末期を含む最悪条件で決定してください。
7. 完成パックを実機で評価する
データシートの比較だけで選定を終了せず、量産仕様に近いパックを実機へ搭載し、電圧、電流、セル温度、BMS温度、コネクタ温度、保護動作を確認します。高出力用途では
PKCELLの高レートバッテリー
も候補として比較できます。
よくある選定ミス
- 容量だけで選ぶ：mAhやAhが大きくても、高電流を安全に供給できるとは限りません。
- ピーク電流を連続定格として使う：過熱、電圧低下、セル劣化、BMS遮断の原因になります。
- ピーク時間を確認しない：「最大50A」だけでは選定根拠として不十分です。
- BMSの遮断電流だけを見る：遮断値は通常運転の推奨電流とは限りません。
- 並列数を単純に掛ける：不均等な電流分担や接続抵抗を見落とします。
- 常温・満充電だけで試験する：低温、低SOC、劣化後の電圧降下を評価できません。
- セル以外を確認しない：配線、溶接部、ヒューズ、コネクタが実際の制限になる場合があります。
18650セルの低負荷・高負荷用途における考え方は、
18650放電電流の選定ガイド
でも詳しく紹介しています。
メーカーが規定する電流、電圧、温度、充電、機械的条件を超えて使用しないでください。セルの短絡、変形、穿孔、保護回路のバイパス、異なる型式や使用履歴のセルの混在は危険です。OEMパックは、適切な保護設計、組立管理、輸送試験および用途別評価が必要です。
バッテリーメーカーへ伝えるべき仕様
見積もりや技術相談の際は、「12V、10Ah」のような電圧と容量だけでなく、次の情報を共有すると適切な提案を受けやすくなります。
- 製品の用途と使用環境
- 公称電圧、満充電電圧、機器の動作電圧範囲
- 平均電流と連続放電電流
- ピーク電流、継続時間、発生頻度、休止時間
- 起動電流、突入電流、モーター拘束電流
- 必要な運転時間と目標寿命
- 使用・充電温度範囲
- パックの寸法、重量、取付方法
- 充電器、BMS、通信機能、NTCの要件
- 電線、コネクタ、端子の仕様
- 年間数量、販売地域、必要な認証
負荷条件に合ったバッテリーパックを設計しませんか？
連続電流、ピーク電流とその継続時間、電圧範囲、必要容量、使用温度、サイズをご共有ください。PKCELLがセル構成、BMS、配線、コネクタを含むバッテリーパック仕様を検討します。
よくある質問
ピーク電流と最大放電電流は同じですか？
必ずしも同じではありません。「最大放電電流」という表現が連続定格を指す場合と、短時間のピーク定格を指す場合があります。データシートの定義、時間条件、温度条件を確認してください。
ピーク電流は何秒まで使用できますか？
共通の時間基準はありません。セルやパックによって1秒、3秒、10秒など条件が異なります。休止時間や繰り返し回数が指定される場合もあるため、該当製品の正式な仕様書が必要です。
BMSの電流定格がセルより高ければ問題ありませんか？
いいえ。BMSの定格が高くても、セル、ヒューズ、溶接部、配線、コネクタ、放熱構造が負荷に対応していなければ安全なパックにはなりません。全電流経路を一体として評価します。
並列セルを増やせばピーク電流も増えますか？
理論上は負荷を分担できますが、実際の増加量はセルのマッチング、接続抵抗、温度、BMS、導体、ヒューズによって制限されます。単純な掛け算だけで定格を決定してはいけません。
高レートバッテリーを低消費電力機器に使えますか？
電圧、寸法、端子、保護回路、充電条件が適合すれば使用できる場合があります。ただし、低消費電力機器では高い放電能力がメリットにならず、容量、コスト、サイズの面で別のセルが適している可能性があります。
まとめ
連続放電電流は持続負荷に対応する定格であり、ピーク電流は規定された短時間だけ許容される電流です。バッテリーパック選定では、アンペアの数値だけでなく、ピーク時間、繰り返し、温度、SOC、電圧降下、劣化を含む負荷条件を確認してください。
また、完成パックの能力はセルだけでは決まりません。BMS、ヒューズ、溶接部、配線、コネクタ、放熱構造を含めて設計し、量産仕様に近い試作品を実機で評価することが重要です。PKCELLの
認証・品質関連情報
を確認するか、
技術チームへ負荷プロファイルを送信
して、用途に合うパック構成をご相談ください。
